产品特性

● 丝杆传动组件是将旋转运动转换成直线运动的机器元件，CSB-LMS®丝杆传动组件采用CSB-EPB®材料制成的自润滑的塑料螺母，因此无需外部润滑就可实现长期运转
● 高效耐用快速螺纹
● 标准梯形自锁螺纹
● 免维护，干运行
● 耐腐蚀、耐脏污、低噪音

TLS梯形螺纹丝杆

● 左旋和右旋螺纹可选;
● 可选材料：C45钢和不锈钢;
● 可以根据客户图纸加工;
更多
HLS高螺旋线丝杆

● 左旋和右旋螺纹可选;
● 可选材料：304不锈钢;
● 可以根据客户图纸加工;
更多
SNR圆柱螺母

● 自润滑、低磨损;
● 高效率传动;
● 极低的摩擦系数;
更多
SNRF圆柱法兰螺母

● 自润滑、低磨损;
● 高效率传动;
● 螺丝固定易安装;
更多
SNSF方法兰螺母

● 自润滑、低磨损;
● 高效率传动;
● 螺丝固定易安装;
更多
SNF扁螺母

● 自润滑、低磨损;
● 极低的摩擦系数;
● 耐腐蚀，可用于液体介质环境;
更多
SNFF扁法兰螺母

● 自润滑、低磨损;
● 节约空间，螺丝固定易装配;
● 极低的摩擦系数;
更多
LMS01直线模组丝杆螺母

● 为LMS直线运动系统而特殊设计的丝杆螺母;
● 自润滑、低磨损;
● 极低的摩擦系数;
更多
LMS02直线模组丝杆螺母

● 为LMS直线运动系统而特殊设计的丝杆螺母;
● 自润滑、低磨损;
● 极低的摩擦系数;
更多
LSS丝杆支撑

● 自润滑、免维护;
● 快速连接安装;
● 传输高转速;
更多
CR丝杆夹环

● 直接与丝杆螺纹配合安装;
● 配合梯形丝杆支撑客户解决方案;
● 采用表面硬质氧化铝合金制成;
更多

丝杆与螺母设计

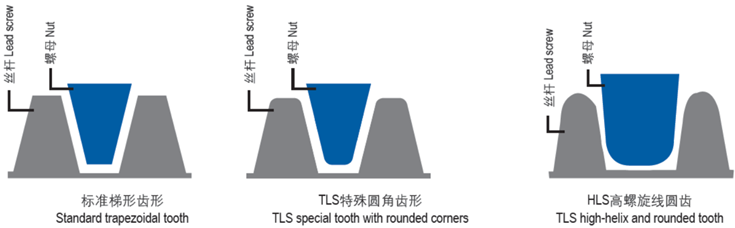

CSB-LIN® 标准梯形丝杆是根据 DIN 103 标准制造，高螺旋线丝杆采用了特殊螺纹角度设计在低转速下可获得高移动速度。

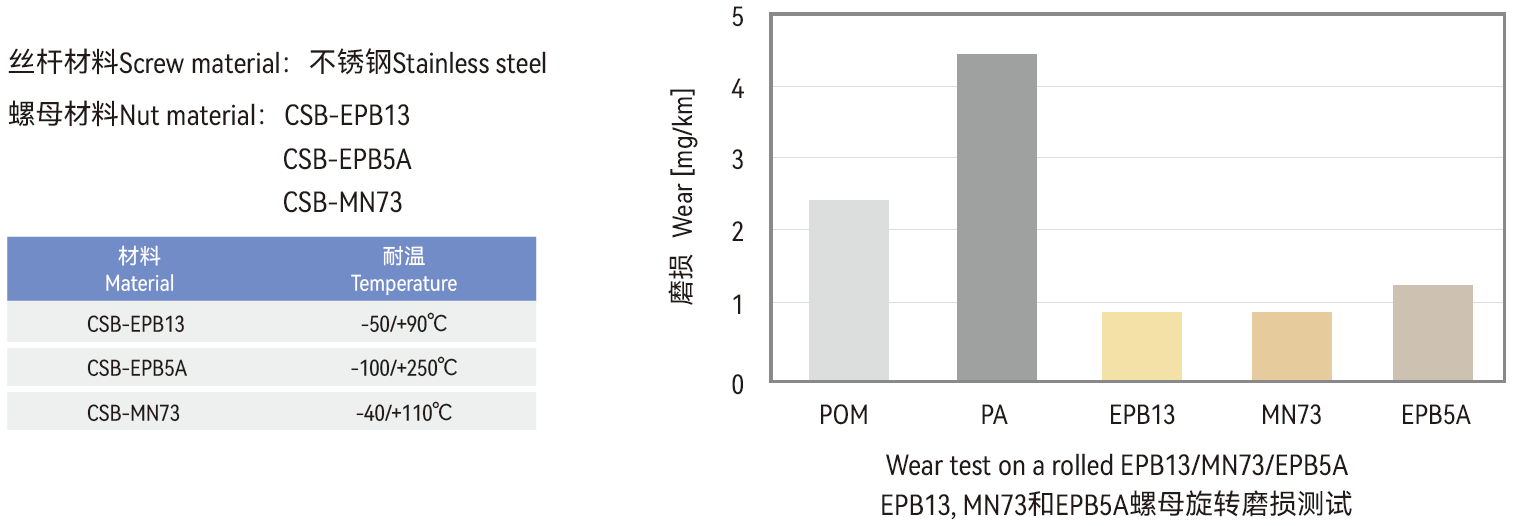

CSB-LIN® 丝杆由不锈钢制成，并通过冷轧工艺形成。它们配有高耐磨材料CSB-EPB13螺母设计。对于较高的负载或特殊应用，CSB-EPB5A可用于螺母。

请注意：除了在达到最大额定载荷时会发生变化外，在运行中的热膨胀也会引起变化。我们建议通过具体实验来测试丝杆螺母在低温或高温应用中的可行性。

高效螺纹设计

CSB-LIN® 高螺旋线丝杆和螺母采用了较平坦的螺纹角度，驱动力有效地转换为平移运动，与标准梯形螺纹角度相比具有较低的功率损耗。由于圆齿几何形状，在无润滑运动过程中噪音和振动均减轻。

径向载荷和扭矩

在螺母上承受的径向载荷或扭矩导致单个接触表面过载，从而严重影响导螺杆组件的使用寿命。因此，正确安装螺丝并符合所有相关形式和位置公差是很重要的。

所需驱动扭矩

丝杆螺母所需的驱动扭矩取决于轴向载荷，丝杆螺距，丝杆螺纹表面与螺母之间的摩擦系数。在高速时，必须考虑加速扭矩，这可能导致安装精度引起的扭矩增加。污垢，灰尘和表面不良可导致驱动扭矩增加的导螺杆可以增加驱动扭矩。然而，润滑可以暂时减少所需的驱动力。

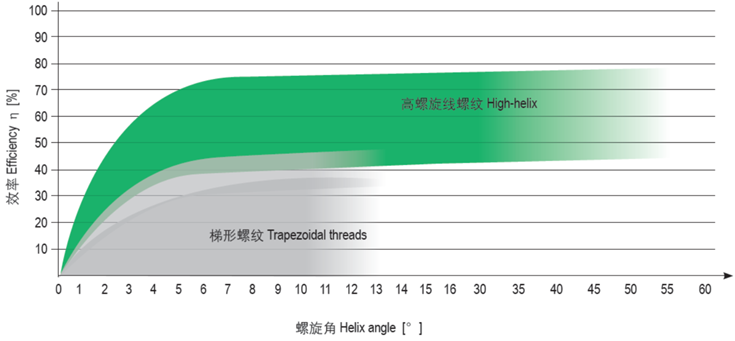

效率

效率是输出功率与输入功率的比值。CSB-LIN®导向螺母具有低摩擦系数，因此有很高的效率。
在干运行条件下，单头梯形导向螺母效率在 20% 到 48%之间。快速螺纹的导向螺母效率在50%到80%之间。虽然CSB-LIN®导向螺母是专为完全干运行开发的，但添加润滑油能增加效率。

潮湿环境

CSB-EPB13材料制成的梯形螺母非常适合潮湿的环境应用。这些材料的特性之一就是吸水率低。

污垢

通过用免维护的CSB-EPB®材料来制造导向螺母， CSB-LIN®丝杠驱动就能实现完全干运行。
通过避免使用润滑油，可显著减少软质颗粒如灰尘和纤维的附着。相比传统的需要润滑的材料，免润滑的导向螺母显著提高了在脏污环境中的使用寿命。但是，在污染很严重并且有硬质颗粒如金属碎片或花岗岩粉尘的环境中，导向螺母需要使用防护罩。
