GIB-K杆端关节轴承 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

● K型球体材料：EPB15;
● 不锈钢球体用于高锁紧力矩;
● 基座材料：M163;
● 自润滑、免维护;
● 耐粉尘与化学腐蚀;
● 补偿心中误差;
● 无噪音、重量轻;

标准规格查询

GIBR: 右旋

GIBL: 左旋

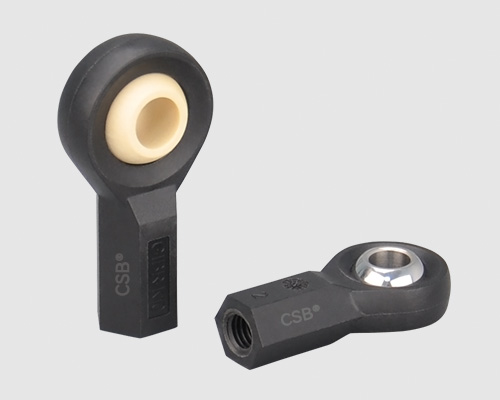

GIB-K杆端关节轴承

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 [mm]：

d3 [mm]：

W [mm]：

B [mm]：

I1 [mm]：

I2 [mm]：

h1 [mm]：

C1 [mm]：

最小螺纹深度 [mm]：

最大调节角度 [°]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

*订货周期 [wks]：

订购产品

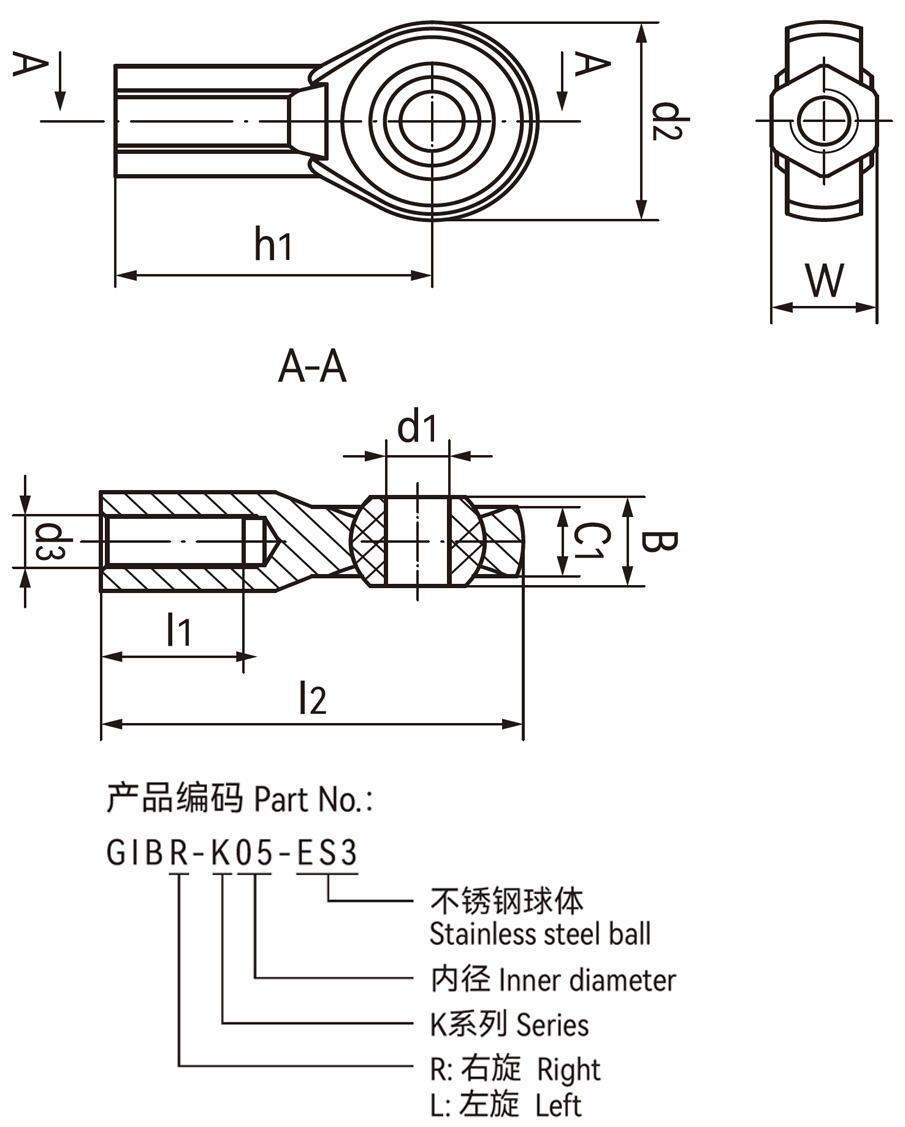

结构图片

▊GIB-K杆端关节轴承承载能力

产品编码	最大静态抗拉强度		最大径向静态负荷		球体最大扭矩	重量
产品编码	短期 [N]	长期 [N]	短期 [N]	长期 [N]	[Nm]	[g]
GIBR-K06	1400	700	300	150	10	4.2
GIBR-K08	2100	1050	500	250	12	7.6
GIBR-K10	3100	1550	800	400	20	12.8
GIBR-K10-F	3100	1550	800	400	20	12.8
GIBR-K06-ES3	2000	700	300	150	15	8.7
GIBR-K08-ES3	2300	1050	500	250	40	16.8
GIBR-K10-ES3	2300	1550	800	400	50	27.2
GIBR-K10-F-ES3	3300	1550	800	400	50	27.2

BAL标准关节球体

关节调心场合解决方案。极好的耐磨材料EPB15、EPB13等让BAL系列关节轴承球体性能得以充分展现。同样可提供EPB5耐高温和抗腐蚀材料的球体和EPB20水下应用的球体
更多

CSB®GIB杆端关节轴承

出版时间 10-2023

出版序号 CSB/CAT.062

文件类型 PDF文件

文件大小 170KB

立即下载
1629 次
