GNB基座关节轴承 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

● 球体采用高耐磨材料EPB15制成
● 基座可选硬质铝合金或高强度塑料M163
● 干运行、免维护
● 补偿中心误差
● 高径向载荷并能承受边缘载荷
● 重量轻、节约空间、易安装

标准规格查询

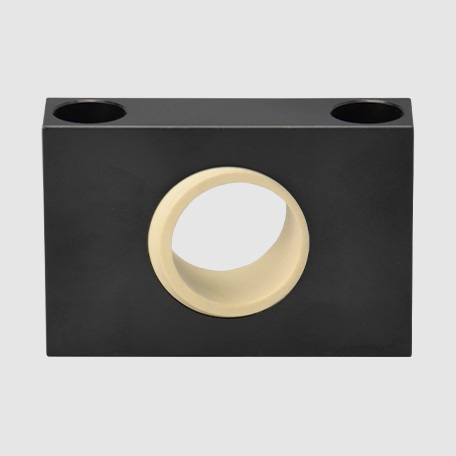

铝合金基座

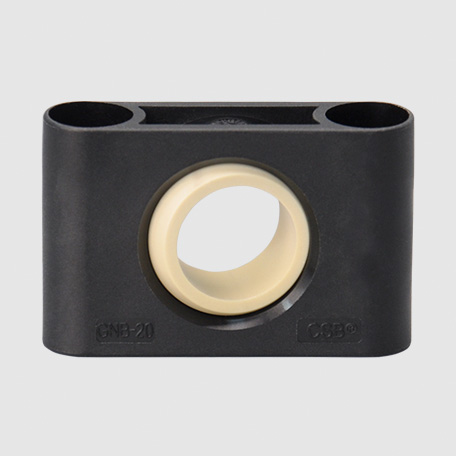

塑料基座

GNB基座关节轴承

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 [mm]：

d3 [mm]：

h [mm]：

h1 [mm]：

h2 [mm]：

a [mm]：

m [mm]：

C1 [mm]：

B [mm]：

R1 [mm]：

最大调节角度 [°]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

*订货周期 [wks]：

订购产品

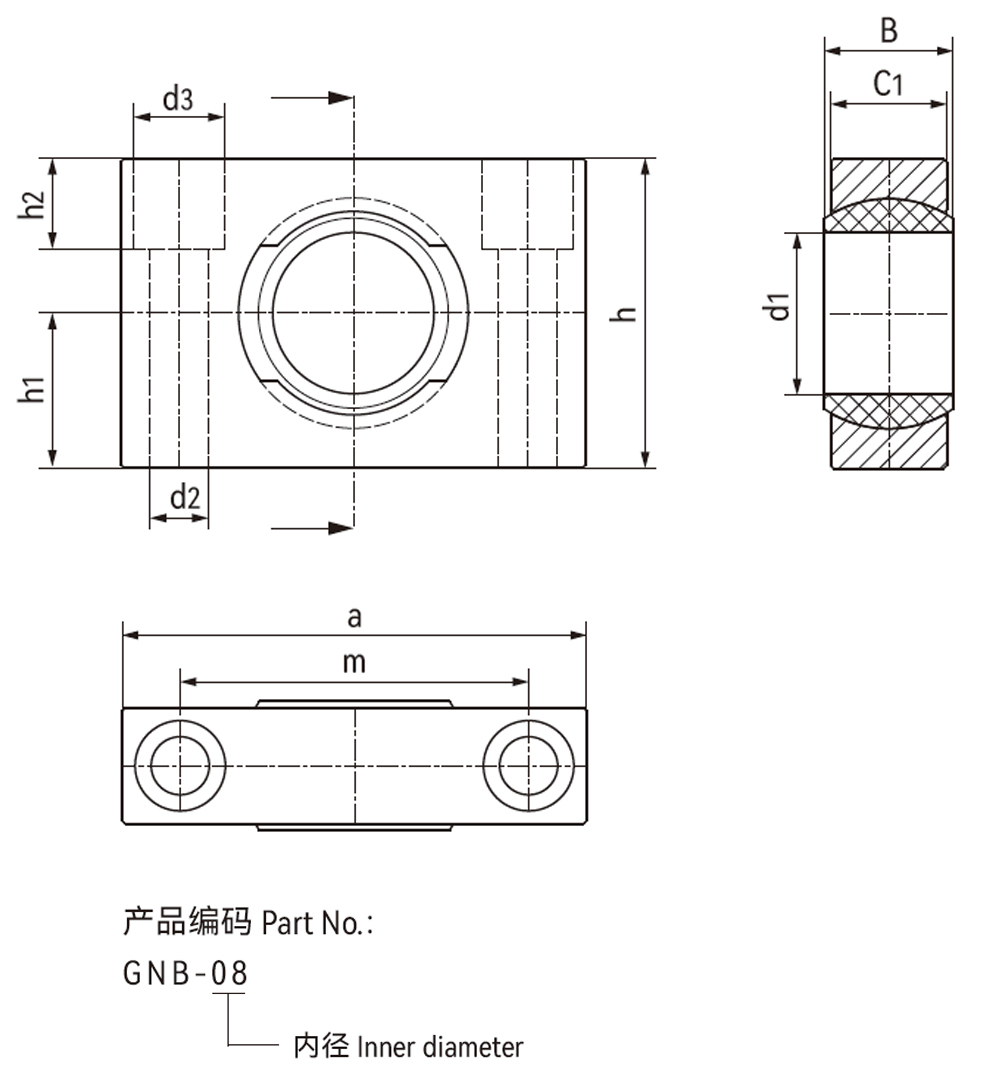

结构图片

▊GNB基座关节轴承承载能力

产品编码	最大静态抗拉强度		最大径向抗压强度		最大轴向抗压		最大扭力	重量
产品编码	短期 [N]	长期 [N]	短期 [N]	长期 [N]	短期 [N]	长期 [N]	[Nm]	[g]
GNB-08	2500	1250	4300	2150	600	300	1.3	9
GNB-10	3400	1700	5300	2650	700	350	2.5	17
GNB-12	4700	2250	6500	3250	750	375	2.5	19
GNB-16	6700	3350	8500	4250	1100	550	4.5	30
GNB-20	8500	4250	11000	5750	1400	700	4.5	52
GNB-25	13500	6750	18500	9250	2300	1150	10.5	85
GNB-30	18000	9000	25000	13000	3000	1500	10.5	140
GNB-08P	2500	1250	4300	2150	600	300	1.3	5
GNB-10P	3400	1700	5300	2650	700	350	2.5	7.1
GNB-12P	4700	2250	6500	3250	750	375	2.5	9
GNB-16P	6700	3350	8500	4250	1100	550	4.5	17.5
GNB-20P	8500	4250	11000	5750	1400	700	4.5	27.4
GNB-25P	13500	6750	18500	9250	2300	1150	10.5	50.8
GNB-30P	18000	9000	25000	13000	3000	1500	10.5	79.7

BAL标准关节球体

关节调心场合解决方案。极好的耐磨材料EPB15、EPB13等让BAL系列关节轴承球体性能得以充分展现。同样可提供EPB5耐高温和抗腐蚀材料的球体和EPB20水下应用的球体
更多

CSB®GNB基座关节轴承

出版时间 04-2025

出版序号 CSB/CAT.069E

文件类型 PDF文件

文件大小 144KB

立即下载
