GTB止推关节轴承 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

● 多种耐磨球体材料选择：M80, M81, EPB13;
● 基座材料硬质镁铝合金;
● 自润滑、免维护;
● 易安装;
● 补偿中心误差;
● 消除边缘载荷;
● 小安装空间实现较好的耐磨性能;

标准规格查询

GTB-M80塑料关节轴承

GTB-M81塑料关节轴承

GTB-EPB13塑料关节轴承

GTB止推关节轴承

产品编码：

d1 [mm]：

d2 [mm]：

d3 [mm]：

总高 [mm]：

h1 [mm]：

h2 [mm]：

R1,R2 [mm]：

补偿角度 [°]：

*订货周期 [wks]：

订购产品

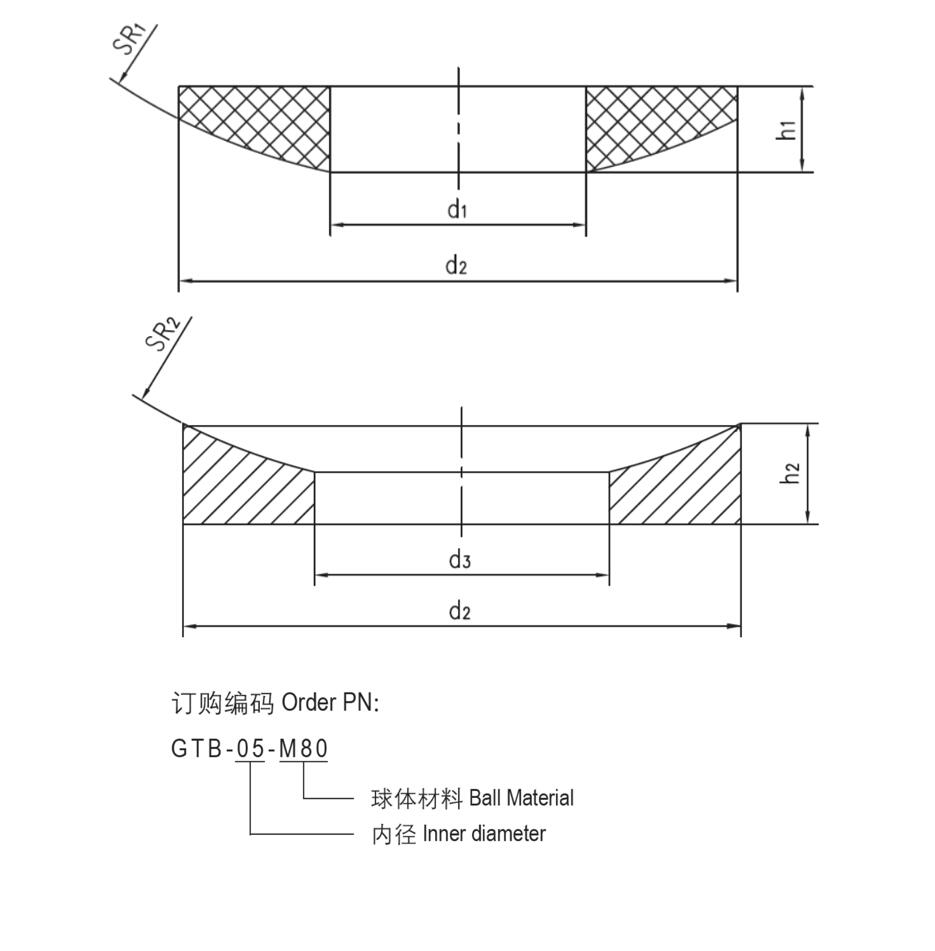

结构图片

▊GTB止推关节轴承承载能力

产品编码	最大静态轴向抗拉强度		重量
产品编码	短期 [N]	长期 [N]	[g]
GTB-05-M80	4000	2000	0.9
GTB-06-M80	5000	2500	1.1
GTB-08-M80	8000	4000	2.2
GTB-10-M80	10000	5000	3.4
GTB-12-M80	12000	6000	5.9
GTB-16-M80	17000	8500	8.5
GTB-20-M80	22000	11000	12.8

产品编码	最大静态轴向抗拉强度		重量
产品编码	短期 [N]	长期 [N]	[g]
GTB-05-M81	4000	2000	0.9
GTB-06-M81	5000	2500	1.1
GTB-08-M81	8000	4000	2.2
GTB-10-M81	10000	5000	3.4
GTB-12-M81	12000	6000	5.9
GTB-16-M81	17000	8500	8.5
GTB-20-M81	22000	11000	12.8

产品编码	最大静态轴向抗拉强度		重量
产品编码	短期 [N]	长期 [N]	[g]
GTB-05- EPB13	4000	2000	0.9
GTB-06- EPB13	5000	2500	1.1
GTB-08- EPB13	8000	4000	2.2
GTB-10- EPB13	10000	5000	3.4
GTB-12- EPB13	12000	6000	5.9
GTB-16- EPB13	17000	8500	8.5
GTB-20- EPB13	22000	11000	12.8

DURAPLAS®自润滑塑料板棒

DURAPLAS®自润滑工程塑料耐磨板棒为客户非标尺寸轴承的少量快速制作提供了可能，节省模具费并实现快速交付...
更多

CSB®GTB止推关节轴承

出版时间 09-2021

出版序号 CSB/CAT.062E

文件类型 PDF文件

文件大小 472KB

立即下载
