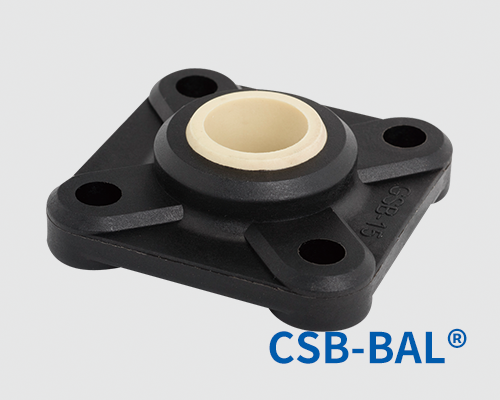

GSB方法兰关节轴承 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

● 球体采用高耐磨材料EPB15制成;
● 保持器采用抗压和尺寸稳定性材料M163制成;
● 干运行、免维护;
● 抵抗灰尘和污垢;
● 补偿中心误差;
● 耐腐蚀，可用于液体介质环境;
● 重量轻、易安装;

标准规格查询

GSB方法兰关节轴承

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 [mm]：

d3 [mm]：

A1 [mm]：

A2 [mm]：

M [mm]：

H [mm]：

最大调节角度 [°]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

*订货周期 [wks]：

订购产品

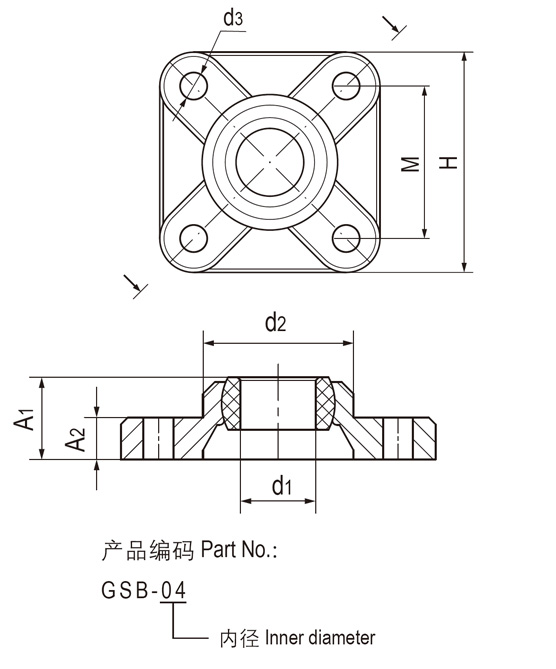

结构图片

▊GSB方法兰关节轴承承载能力

产品编码	最大轴向静载荷		最大径向静态负荷		最大静态转矩-孔	重量
产品编码	短期 [N]	长期 [N]	短期 [N]	长期 [N]	[Nm]	[g]
GSB-04	200	100	1000	500	0.6	2.6
GSB-05	300	150	1000	500	0.6	2.7
GSB-06	300	150	1000	500	0.6	2.8
GSB-08	450	225	1400	700	1.3	5.9
GSB-10	700	350	2000	1000	2.5	9.1
GSB-12	850	425	2500	1250	2.5	11
GSB-15	1100	550	3000	1500	4.5	20.2
GSB-16	1350	675	3200	1600	4.5	23.3
GSB-20	2000	1000	4000	2000	10.5	45
GSB-25	2400	1200	5600	2800	10.5	76
GSB-30	2800	1400	6000	3000	21.5	100.7

BAL标准关节球体

关节调心场合解决方案。极好的耐磨材料EPB15、EPB13等让BAL系列关节轴承球体性能得以充分展现。同样可提供EPB5耐高温和抗腐蚀材料的球体和EPB20水下应用的球体
更多

CSB®GSB方法兰关节轴承

出版时间 09-2021

出版序号 CSB/CAT.062E

文件类型 PDF文件

文件大小 468KB

立即下载
1624 次
