TEFPLAS® B 是综合高承载与耐磨特性的标准材料，适用于硬度HRC35以上钢轴或硬质阳极氧化铝轴；
TEFPLAS® G 出色的耐磨性能，较低的启动摩擦力，适用于硬轴、硬质阳极氧化铝轴；
TEFPLAS® E 符合FDA食品接触安全材料，适用于不锈钢轴或铝轴。
| 材 料 | 摩擦系数 [u] | 最大静载荷 [Mpa] | 最大动载荷 [Mpa] | 极限PV值 [N/mm2xm/s] | 最高速度 [m/s] | 运行温度 [℃] | |
| 连续运行 | 间断运行 | ||||||
| TEFPLAS® B | 0.10-0.25 | 20 | 10 | 0.7 | 1.5 | 4.0 | ±200 |
| TEFPLAS® G | 0.10-0.20 | 16 | 8 | 0.6 | 1.0 | 3.0 | ±200 |
| TEFPLAS® E | 0.05-0.18 | 12 | 6 | 0.4 | 1.0 | 2.0 | ±200 |
***极端高温下运行需要考虑加大配合间隙消除轴与轴承高温膨胀引起的卡滞现象，请和CSB销售工程师联系
TEFPLAS® 材料可在恶劣环境下使用，即使浸没在液体中也能表现出色的性能。TEFPLAS® B材料中的填充物可能会受到去离子水和其它高强度化学物质腐蚀；TEFPLAS® G与TEFPLAS® E材料几乎对所有化学物质呈现惰性。

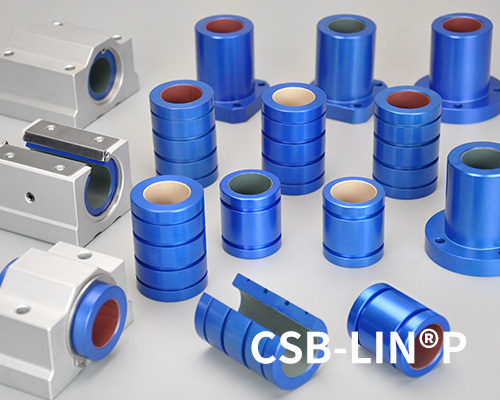

CSB-LIN® P 精密直线轴承标准壳体材料阳极氧化铝，较好的化学抗性适合大部分工业应用，同时可选配316不锈钢壳体适用于具有强腐蚀化学液体环境。
除了轴承载荷、速度和运行温度因素之外，轴的表面粗糙度、硬度以及尺寸精度都会影响CSB-LIN® P 精密直线轴承的寿命
最佳配合轴：
●轴直径公差等级h6-h7，适用于所有TEFPLAS® 材料
●表面粗糙度Ra0.2-0.4，适用于所有TEFPLAS® 材料
●表面硬度HRC50，根据不同TEFPLAS® 材料可配合软轴

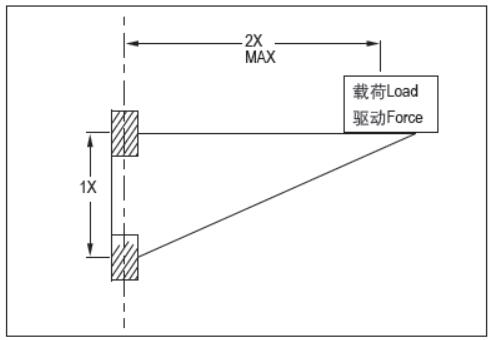

●最大比例为2:1
●1x =同轴轴承分离
●2x =从轴到负载或驱动力的距离
●小心：超过2:1比例时会发生爬行甚至卡死的现象！
这个原则与负载无关！这不是由于边缘加载。它也不依赖于使用的驱动力！驱动力与轴承的距离越远，所需驱动力越大，磨损也越大。
可能还有其他因素会增加制动效果，但摩擦系数是主要原因。
●注意：2:1法则是基于理论静摩擦系数0.25，然而，额外的润滑有助于降低摩擦并延长2:1的比例。
2394 次
▊CSB-LIN®塑料直线轴承查询系统V1.0©是包含了LIN塑料直线轴承以及LINP精密直线轴承，系统基于CSB®实验室测试数据以及轴承材料相结合分析计算，您可以先选择需要的轴承类型，通过输入轴承载荷、速度、轴承数量以及相关位置信息等参数进行模拟计算，系统会根据输入参数校核直线轴承类型符合性，输出轴承负载安全性、负载与驱动力位置合理性、运行速度以及系统所需最小驱动力等数据。
▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；安装校核2：1法则与最小驱动力校核数据中轴承摩擦系数采用0.25计算。CSB®建议在设备上需再次做测试验证以符合实际使用要求。
▊CSB-LIN®塑料直线轴承查询系统输出结果仅供设计选型参考，不可作为最终轴承符合性判定依据；如有疑问请与CSB®销售工程师联系。
