产品特性

● 标准高耐磨滑台，带间隙补偿调节功能
● 非常适合高速应用，最高速度10m/s
● 顺畅运动，驱动力约为滑动滑台的10%
● 滚轮滑台带除尘与防撞缓冲片设计
● 安装螺纹孔与标准滚珠滑块保持一致
● 自润滑、免维护，抗灰尘、无噪音
● 最高长期使用温度：90℃

标准规格查询

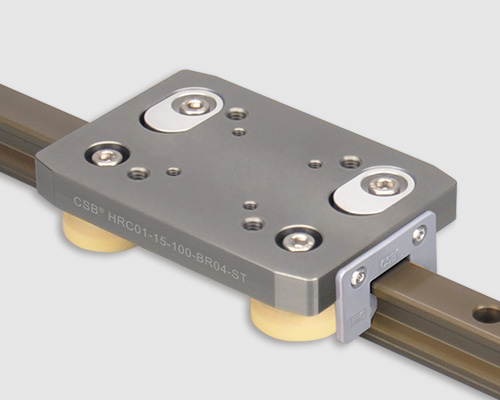

HRC01滚轮滑台-ST标准型

产品编码：

A [mm]：

A1 [mm]：

A2 [mm]：

C1 [mm]：

C2 [mm]：

L [mm]：

H [mm]：

N [mm]：

T [mm]：

K1 [mm]：

K2 [mm]：

*订货周期 [wks]：

订购产品

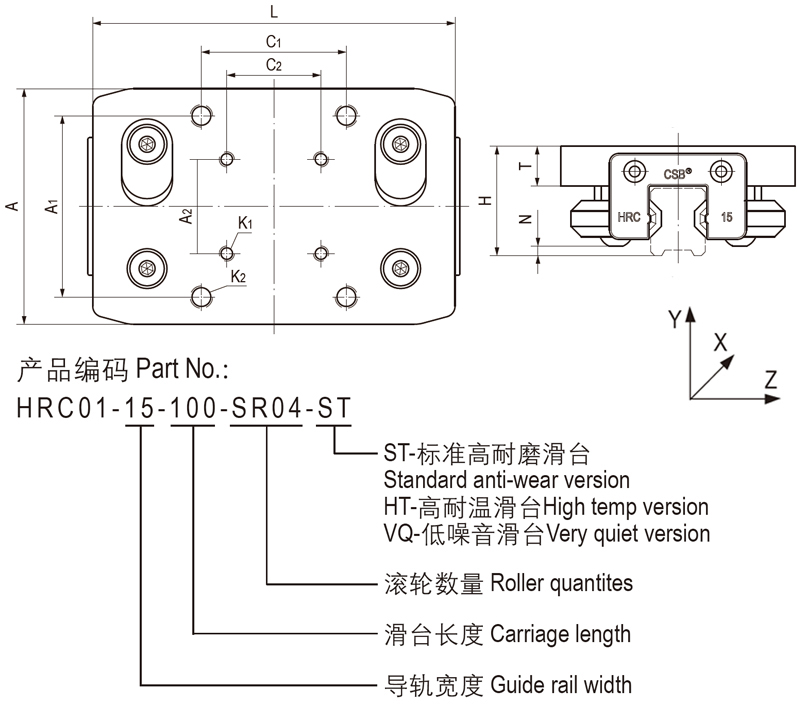

结构图片

▊HRC01滚动滑台承载能力

产品编码	最大静态载荷		重量
产品编码	Coy- [N]	Coz- [N]	[kg]
HRC01-15-100-BR04-ST	585	2340	0.25
HRC01-20-110-BR04-ST	820	3280	0.29
HRC01-25-120-BR04-ST	925	3700	0.40

HR01直线导轨

● 很小的导轨安装宽度15-23mm;
● 安装尺寸与标准滚珠导轨保持一致;
● 表面经过硬质氧化铝合金;
● 可拼接实现超长导轨设计;
更多

▊HR直线导轨安装偏心力

HR直线导轨为滚动摩擦设计不受滑动导轨2:1法则限制，但需要注意偏心力导致的滚轮受力随杠杆效应成倍增加。

HR直线导轨

出版时间 06-2022

出版序号 CSB/CAT.062E

文件类型 PDF文件

文件大小 197KB
