C11.10微型易填充电缆拖链 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

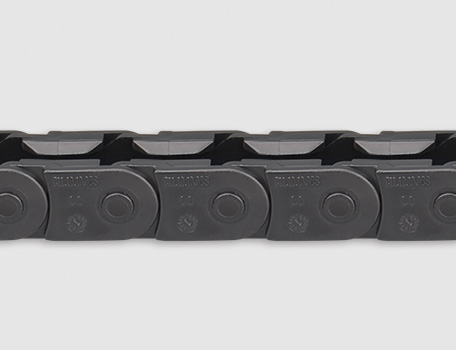

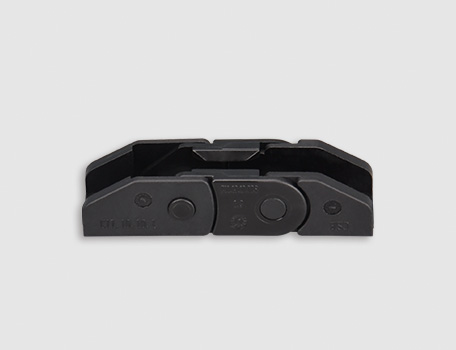

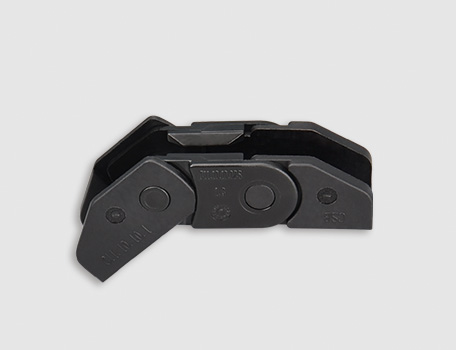

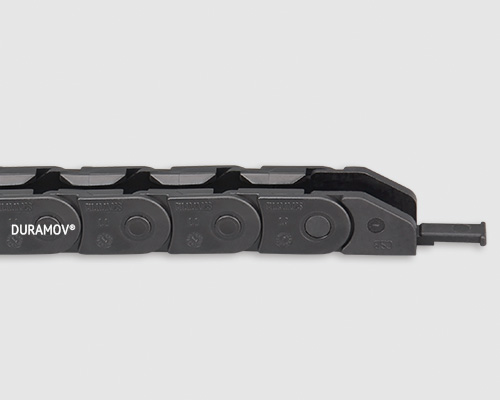

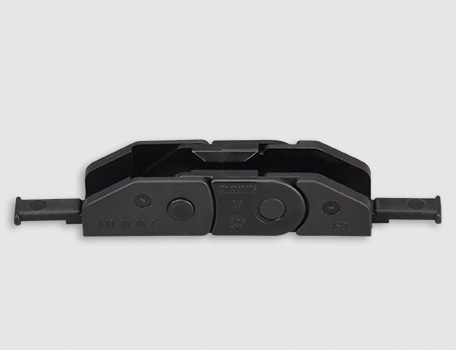

C11.10微型塑料拖链体积极小，基于一片式设计重量轻特别适用于高速运动。C11.10微型塑料拖链适用于较小安装空间，多种尺寸规格可选。
● 长期使用温度：-40/+80℃

● 内高Hi：10 mm
● 内宽Bi：10-20 mm
● 弯曲半径R：18-38 mm
● 节距Pitch：20 mm

标准规格查询

电缆拖链

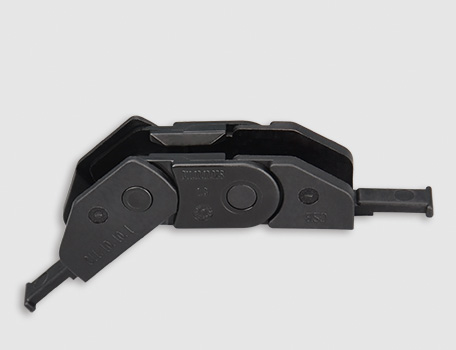

带梳状板接头-固定

带梳状板接头-摆动

无梳状板接头-固定

无梳状板接头-摆动

C11.10微型易填充电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

▊技术参数

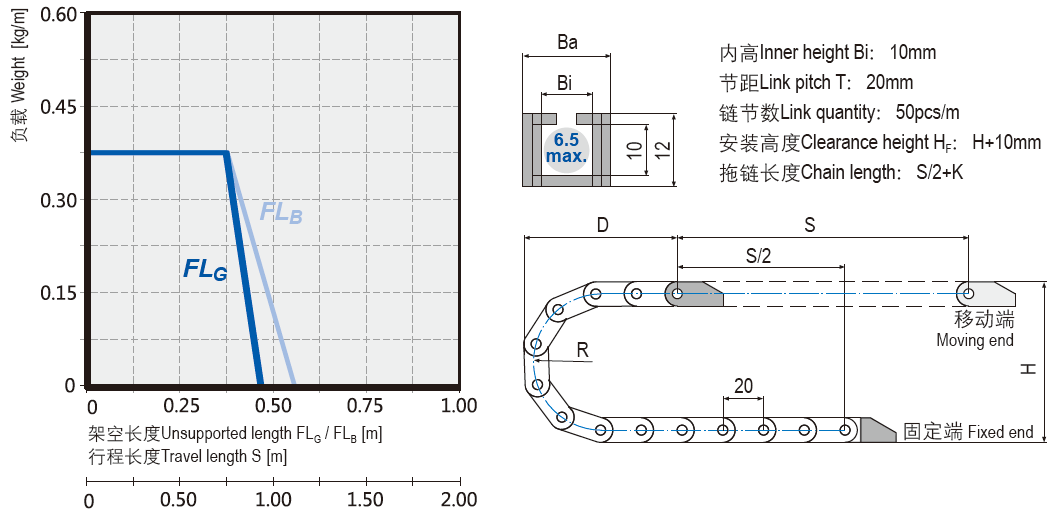

架空长度	≤ 0.55m	速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s² ]
滑行距离	不适用	速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
竖直悬挂	≤ 5m	滑行速度/ 加速度	≤ 3 [m/s] / 10 [m/s² ]
垂直站立	≤ 0.5m	允许温度	-40℃ ~120℃
侧向架空	≤ 0.5m	阻燃等级	UL94 V2

▊预装拖链订购编码


▊ CSB微型易填充电缆拖链安装说明

扭转并卡合压装电缆扭转并分开

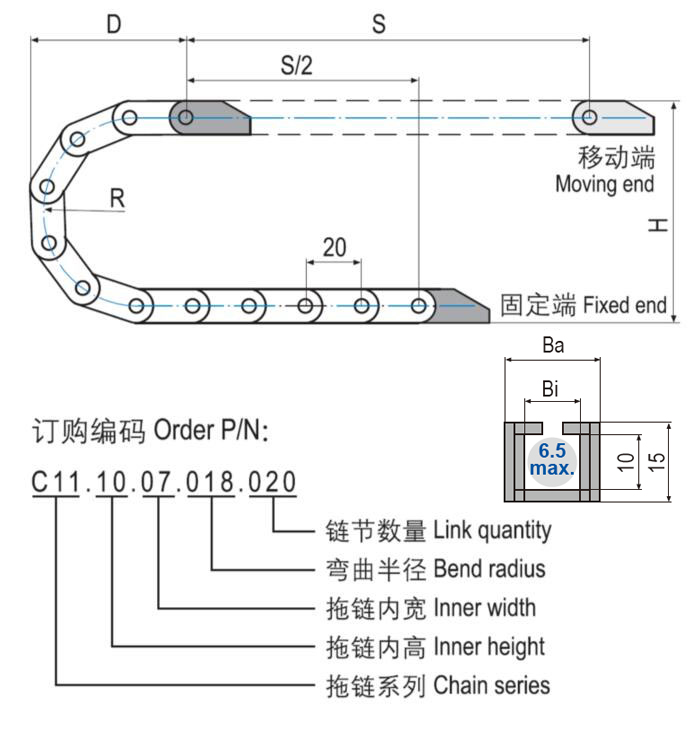

▊拖链安装尺寸

微型易填充电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	018	028	038
H	51	71	91
D	56	66	76
K	100	130	160

*实际安装高度：H_F=H+10mm（负载 0.2kg/m)

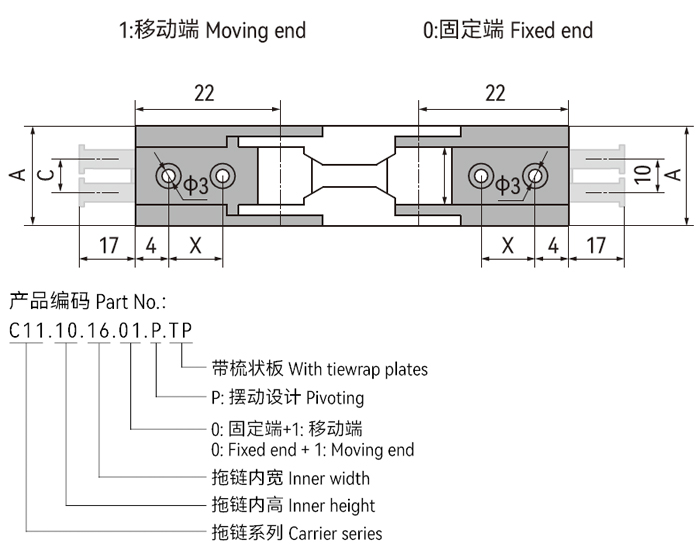

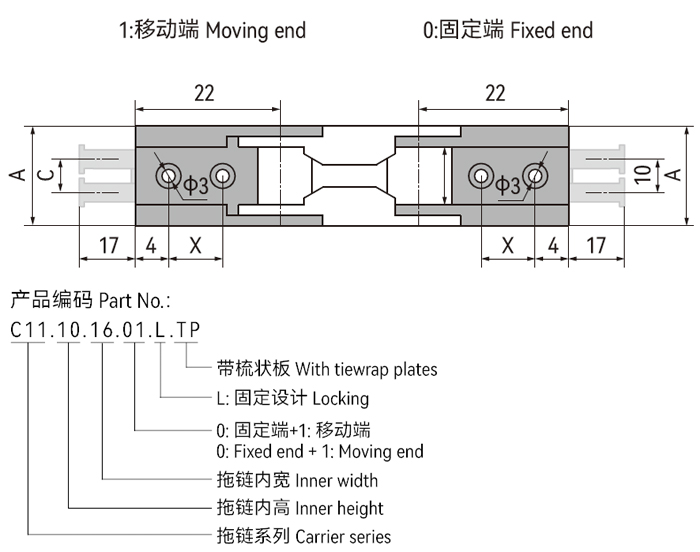

▊接头安装方式

微型易填充电缆拖链接头安装方式

*C11.10拖链接头安装方式示意图
*A1|A2|A3|A4订购预装配拖链请注明安装方式

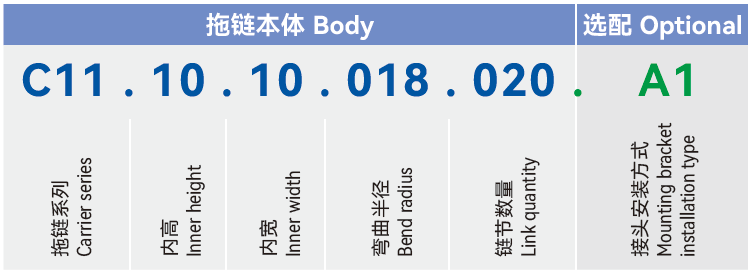

▊C11.10.Bi.01.P

微型易填充电缆拖链特殊配置

*推荐架空长行程拖行应用

C11 易填充微型电缆拖链

出版时间 10-2023

出版序号 CSB/CAT.064

文件类型 PDF文件

文件大小 506KB
