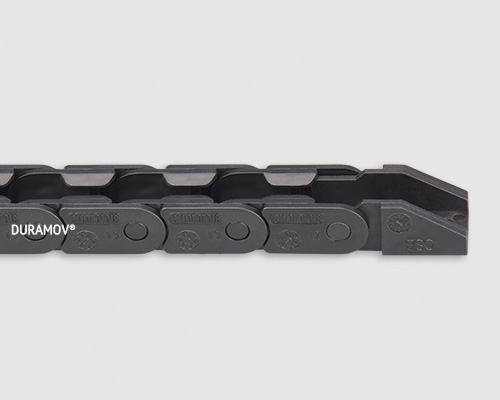

产品特性

C11.07微型塑料拖链体积极小，基于一片式设计重量轻特别适用于高速运动。C11.07微型塑料拖链适用于较小安装空间，多种尺寸规格可选。
● 长期使用温度：-40/+80℃

● 内高Hi：7 mm
● 内宽Bi：7-30 mm
● 弯曲半径R：15-48 mm
● 节距Pitch：16.7 mm

标准规格查询

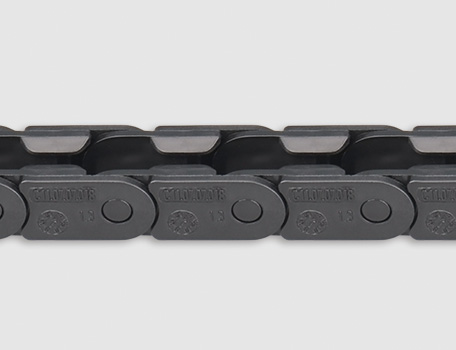

电缆拖链

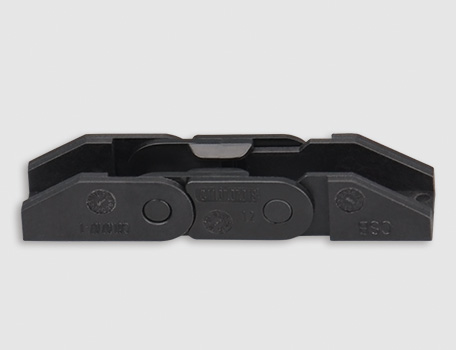

拖链接头-固定

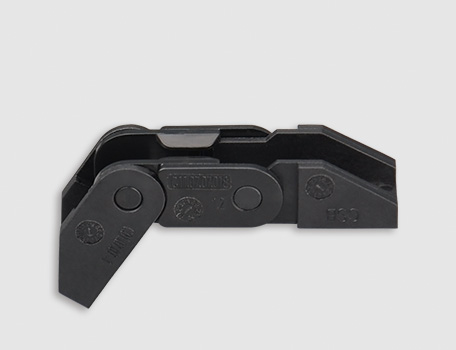

拖链接头-摆动

C11.07微型易填充电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

▊技术参数

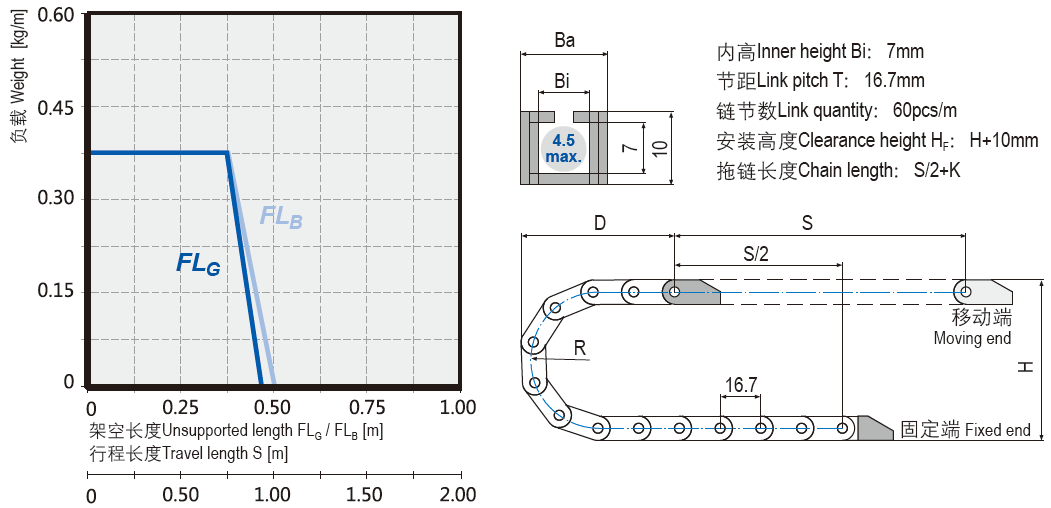

架空长度	≤ 0.55m	速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s² ]
滑行距离	不适用	速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
竖直悬挂	≤ 5m	滑行速度/ 加速度	≤ 3 [m/s] / 10 [m/s² ]
垂直站立	≤ 0.5m	允许温度	-40℃ ~120℃
侧向架空	≤ 0.5m	阻燃等级	UL94 V2

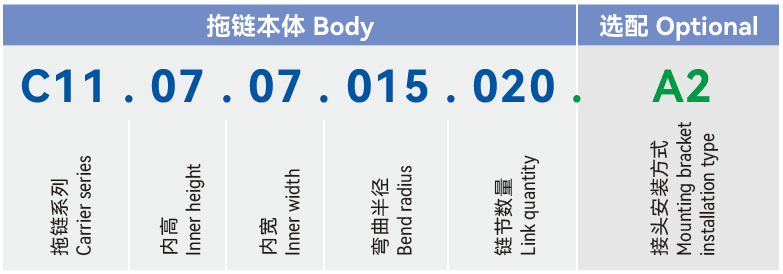

▊预装拖链订购编码


▊ CSB微型易填充电缆拖链安装说明

扭转并卡合压装电缆扭转并分开

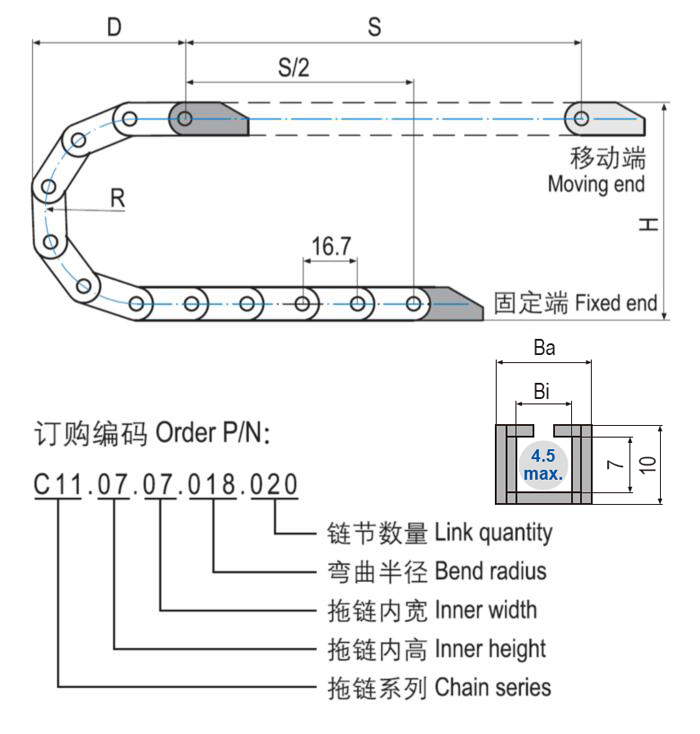

▊拖链安装尺寸

微型易填充电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	015	018	028	038	048
H	40	46	66	86	106
D	45	48	58	68	78
K	85	90	125	155	185

*实际安装高度：H_F=H+10mm（负载 0.1kg/m)

▊接头安装方式

微型易填充电缆拖链接头安装方式

*C11.07拖链接头安装方式示意图
*A2|A4订购预装配拖链请注明安装方式

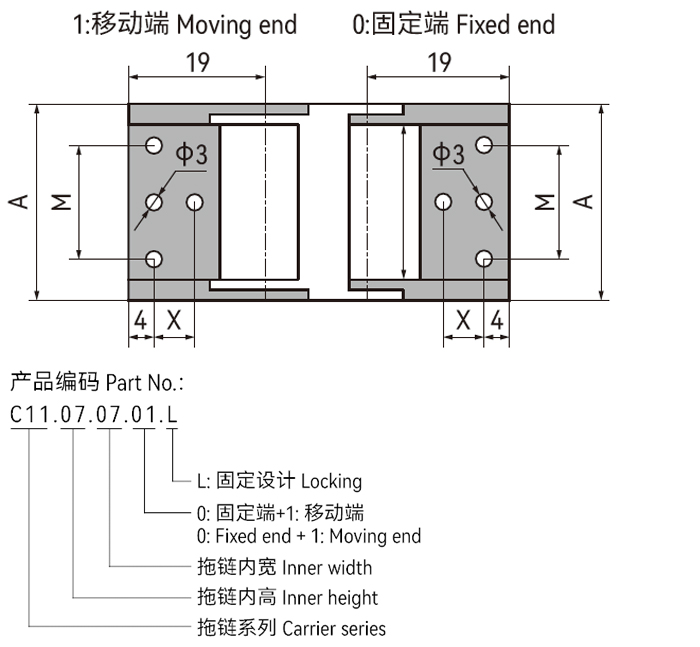

▊C11.07.Bi.01.P

微型易填充电缆拖链特殊配置

*推荐架空长行程拖行应用

C11 易填充微型电缆拖链

出版时间 10-2023

出版序号 CSB/CAT.064

文件类型 PDF文件

文件大小 506KB

立即下载
