BAL关节轴承座球体 - CSB®浙江长盛塑料轴承技术有限公司

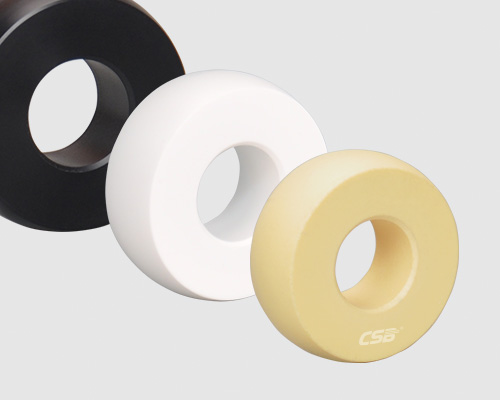

BAL关节轴承座球体

产品特性

● 关高负载关节轴承解决方案
● 标准球体材料EPB13，可选：FDA等级球体EPB6、高温250℃球体EPB10
● 免维护、自润滑
● 适用于各种金属轴承座
● 耐冲击
● 耐腐蚀
● 无噪音
● 重量轻

标准规格查询

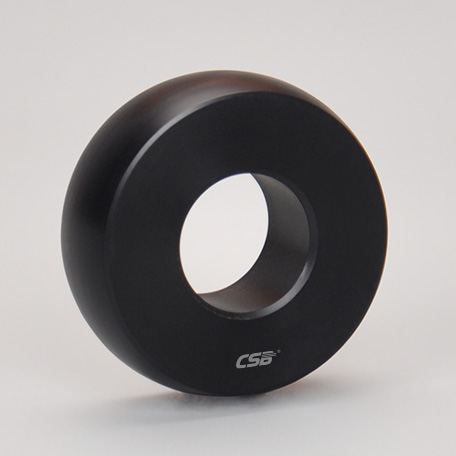

标准球体-EPB13

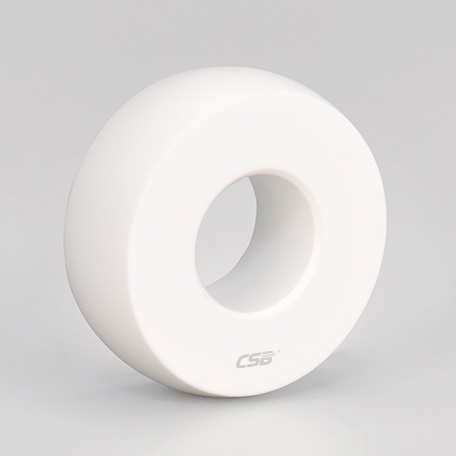

FDA等级球体-EPB6

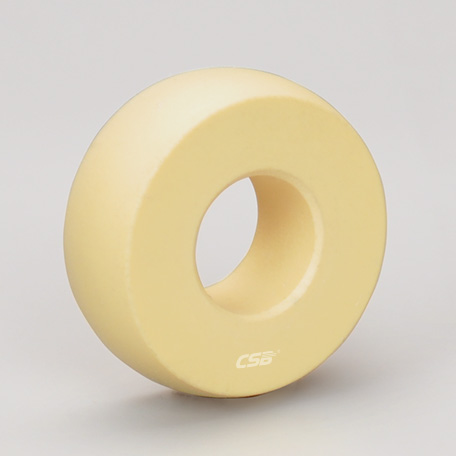

250°C球体-EPB10

BAL关节轴承座球体

产品编码：

d [mm]：

d-最大公差 [mm]：

d-最小公差 [mm]：

SD [mm]：

B [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

*订货周期 [wks]：

订购产品

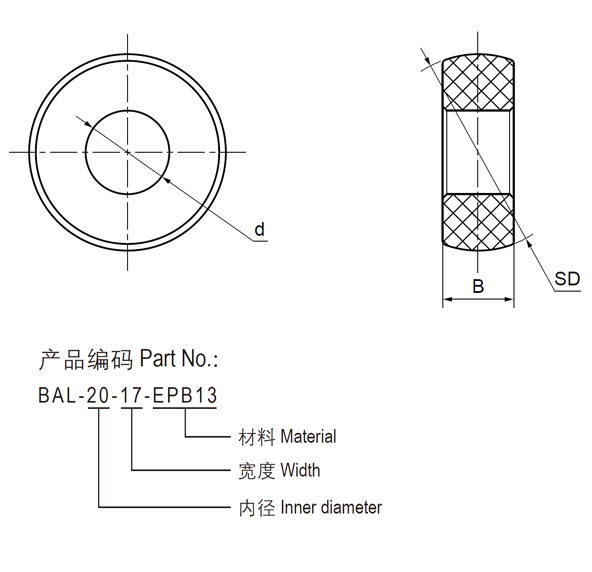

结构图片

▊BAL金属关节轴承座球体承载能力-标准材料EPB13球体

产品编码	最大静态径向抗压强度	最大静态轴向抗拉强度	重量
产品编码	[KN]	[KN]	[g]
BAL-17-17-EPB13	10.0	7.5	36
BAL-20-14-EPB13	9.5	5.0	30
BAL-20-17-EPB13	11.5	7.5	34
BAL-25-15-EPB13	13.0	5.5	35
BAL-25-17-EPB13	14.5	7.5	39
BAL-30-16-EPB13	16.5	6.5	53
BAL-30-19-EPB13	19.5	9.5	62
BAL-35-17-EPB13	20.5	7.5	76
BAL-35-20-EPB13	24.0	10.5	89
BAL-40-18-EPB13	25.0	8.5	98
BAL-40-21-EPB13	29.0	12.0	114

▊BAL金属关节轴承座球体承载能力-FDA等级材料EPB6球体

产品编码	最大静态径向抗压强度	最大静态轴向抗拉强度	重量
产品编码	[KN]	[KN]	[g]
BAL-17-17-EPB6	10.0	7.5	36
BAL-20-14-EPB6	9.5	5.0	30
BAL-20-17-EPB6	11.5	7.5	34
BAL-25-15-EPB6	13.0	5.5	35
BAL-25-17-EPB6	14.5	7.5	39
BAL-30-16-EPB6	16.5	6.5	53
BAL-30-19-EPB6	19.5	9.5	62

▊BAL金属关节轴承座球体承载能力-高温材料EPB10球体

产品编码	最大静态径向抗压强度	最大静态轴向抗拉强度	重量
产品编码	[KN]	[KN]	[g]
BAL-17-17-EPB10	36.0	26.0	36
BAL-20-14-EPB10	35.0	18.0	30
BAL-20-17-EPB10	42.5	26.0	34
BAL-25-15-EPB10	46.5	20.0	35
BAL-25-17-EPB10	53.0	26.5	39
BAL-30-16-EPB10	60.0	23.0	53
BAL-30-19-EPB10	71.0	32.5	62
BAL-35-17-EPB10	74.0	27.0	76
BAL-35-20-EPB10	87.5	37.0	89
BAL-40-18-EPB10	90.0	30.0	98
BAL-40-21-EPB10	105.0	41.0	114

精密轴

AS表面硬化铝轴-适配LIN直线轴承；
CS硬铬钢轴-性价比更高；
ES不锈钢304轴-适合化学液体；
可提供轴端加工和打孔服务
