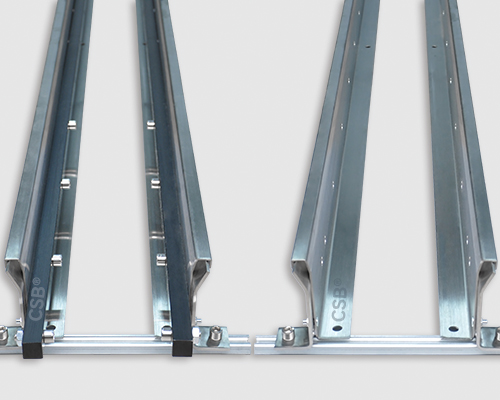

钢制导向槽 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

● 极为稳固，适用于重载型机械;
● 安装简单，直接固定在地面或C型槽上;
● 两片式设计，可根据拖链调节宽度;
● 可选用镀锌钢和不锈钢;
● 可选用工程塑料耐磨滑条

标准规格查询

钢制导向槽

产品编码：

适配拖链：

B [mm]：

d1 [mm]：

A1 [mm]：

A2 [mm]：

□ H1 [mm]：

H2 [mm]：

HRa [mm]：

*订货周期 [wks]：

订购产品

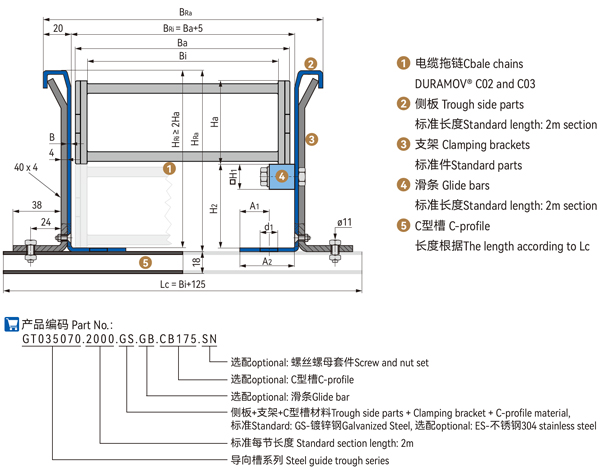

结构图片

▊钢制导向槽

产品编码	侧板			支架
产品编码	产品编码	数量 [pcs/set]	重量 [kg/set]	产品编码	数量 [pcs/set]	重量 [kg/set]
GT035070.2000.GS	SP035070.2000.GS	2	3.75	CL035070.GS	4	0.12
GT050100.2000.GS	SP050100.2000.GS	2	4.95	CL050100.GS	4	0.16
GT054130.2000.GS	SP054130.2000.GS	2	5.90	CL054130.GS	4	0.20
GT064130.2000.GS	SP064130.2000.GS	2	5.90	CL064130.GS	4	0.20
GT084170.2000.GS	SP084170.2000.GS	2	7.65	CL084170.GS	4	0.25
GT108220.2000.GS	SP108220.2000.GS	2	11.45	CL108220.GS	4	0.31

产品编码	滑条			C型槽
产品编码	产品编码	数量 [pcs/set]	重量 [kg/set]	产品编码	数量 [pcs/set]
GT035070.2000.GS	GB020.2000	2	0.75	CB.HD.000.GS	2
GT050100.2000.GS	GB020.2000	2	0.75	CB.HD.000.GS	2
GT054130.2000.GS	GB020.2000	2	0.75	CB.HD.000.GS	2
GT064130.2000.GS	GB030.2000	2	1.70	CB.HD.000.GS	2
GT084170.2000.GS	GB030.2000	2	1.70	CB.HD.000.GS	2
GT108220.2000.GS	GB030.2000	2	1.70	CB.HD.000.GS	2

*CB.HD.000.GS：“000”= Bi+125

*导槽长度可根据客户实际安装空间定制

C03 C型支架（重型）

● C型支架铝合金阳极氧化表面
● 消除应力塑料元件可在导向槽内滑动
● 方便固定电缆并易于拆装
● 作为独立部件供货
更多
单层电缆夹

● 可与C03系列接头及C型支架集成
● 节约安装时间、空间、成本、紧凑的模块化设计
● 支撑面长，具有良好的稳定性
● 更方便固定电缆，易于拆装
更多
双层电缆夹

● 可与C03系列接头及C型支架集成
● 节约安装时间、空间、成本、紧凑的模块化设计
● 支撑面长，具有良好的稳定性
● 更方便固定电缆，易于拆装
更多
三层电缆夹

● 可与C03系列接头及C型支架集成
● 节约安装时间、空间、成本、紧凑的模块化设计
● 支撑面长，具有良好的稳定性
● 更方便固定电缆，易于拆装
更多

▊安装螺丝与螺母

产品编码

支架
每节

滑条
每节

C型槽
每节

GT035070.2000.GS

沉头螺丝

M6×14, 4pcs

六角螺母

M6, 4pcs

六角螺丝

M10×35, 22pcs

六角螺母

M10, 22pcs

六角螺丝

M10×16, 2pcs

T型螺母

M10, 2pcs

GT050100.2000.GS

GT054130.2000.GS

GT064130.2000.GS

沉头螺丝

M6×14, 4pcs

六角螺母

M6, 4pcs

六角螺丝

M10×45, 22pcs

六角螺母

M10, 22pcs

六角螺丝

M10×16, 2pcs

T型螺母

M10, 2pcs

GT084170.2000.GS

GT108220.2000.GS
