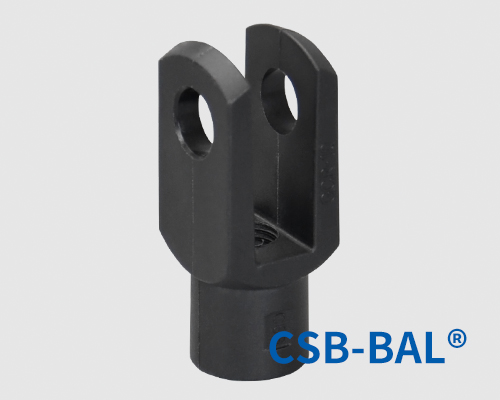

标准U型夹 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

螺栓U型夹采用高强度材料CSB®M163制成，带有标准螺纹或细螺纹，可与插销与卡簧固定；螺栓U型夹在-30至+80°C温度下长期使用，不会丧失任何运转特性或耐磨性；螺栓U型夹头结合GIB内螺纹或GOB外螺纹系列杆端关节轴承可应用于——食品工业、包装工业、工业自动化技术和户外太阳能行业等。
● 高强度
● 耐腐蚀抗灰尘
● 降低噪音
● 轻量化设计
● 可与塑料关节轴承组合使用

标准规格查询

标准U型夹

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 [mm]：

d3 [mm]：

G [mm]：

A1 [mm]：

A2 [mm]：

B1 [mm]：

I1 [mm]：

I2 [mm]：

H1 [mm]：

*订货周期 [wks]：

订购产品

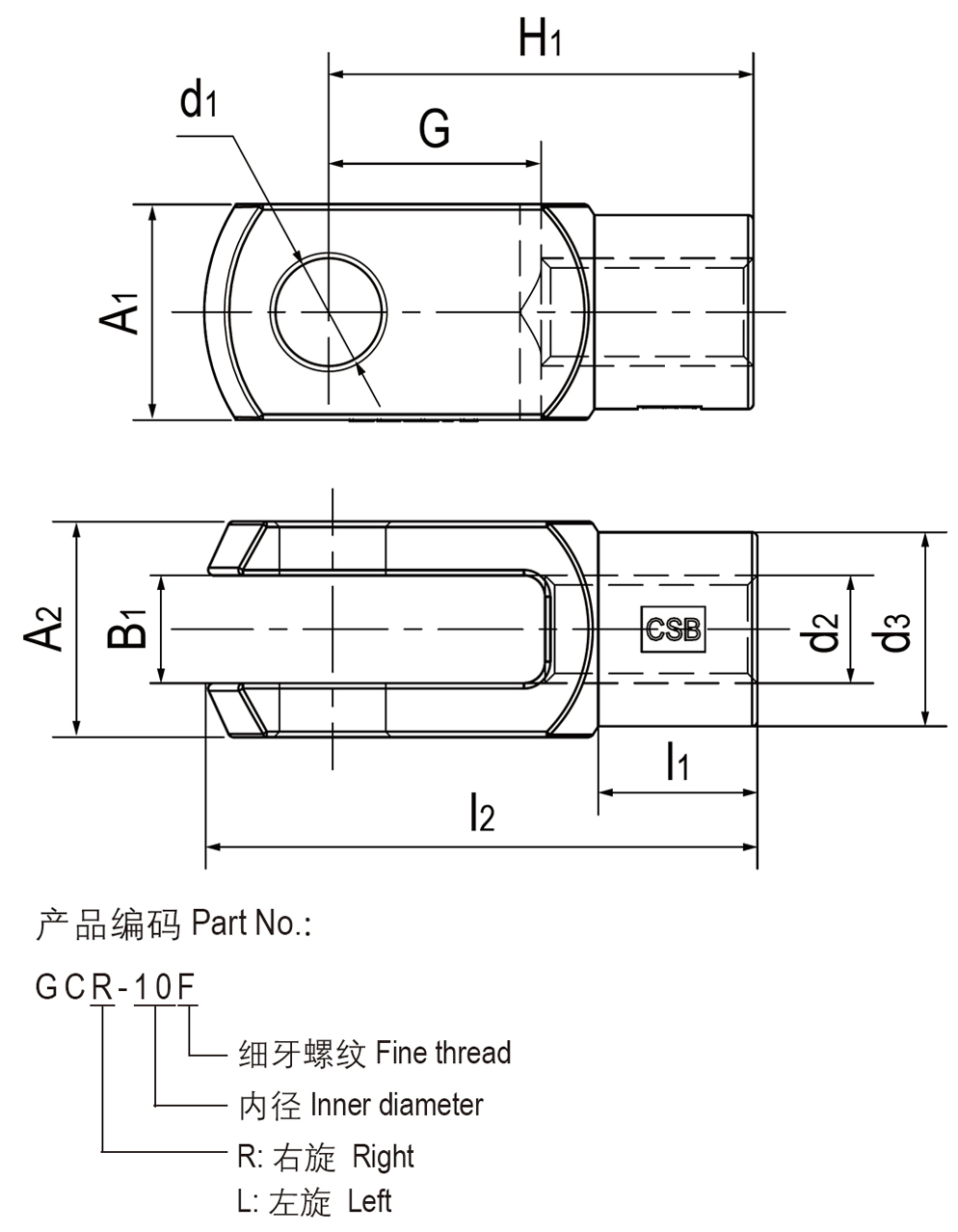

结构图片

▊GC标准U型夹承载能力

产品编码	最大静态抗拉强度		最大径向静态负荷		最大扭矩	重量
产品编码	短期 [N]	长期 [N]	短期 [N]	长期 [N]	[Nm]	[g]
GCR-06	1400	700	300	100	1.5	2.5
GCR-08	2700	1350	650	325	5	6.3
GCR-10	4700	2350	800	400	15	13.2
GCR-12	5700	2850	900	450	20	20.3
GCR-10F	4700	2350	800	400	6	13.2
GCR-12F	5700	2850	900	450	15	20.3
GCL-06	1400	700	300	100	1.5	2.5
GCL-08	2700	1350	650	325	5	6.3
GCL-10	4700	2350	800	400	15	13.2
GCL-12	5700	2850	900	450	20	20.3
GCL-10F	4700	2350	800	400	6	13.2
GCL-12F	5700	2850	900	450	15	20.3

GOB杆端关节轴承

球体采用高耐磨材料EPB15制成连接器采用高强度和尺寸稳定性材料M163制成自润滑、免维护光面设计耐灰尘很好的耐腐蚀性能补偿心中误差无噪音、重量轻
更多
GIB杆端关节轴承

球体采用高耐磨材料EPB15制成连接器采用高强度和尺寸稳定性材料M163制成自润滑、免维护光面设计耐灰尘很好的耐腐蚀性能补偿心中误差
更多

CSB-BAL® GC标准U型夹

出版时间 09-2021

出版序号 CSB/CAT.062E

文件类型 PDF文件

文件大小 91.5KB

立即下载
