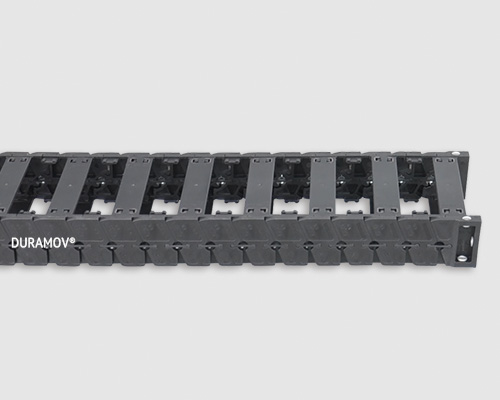

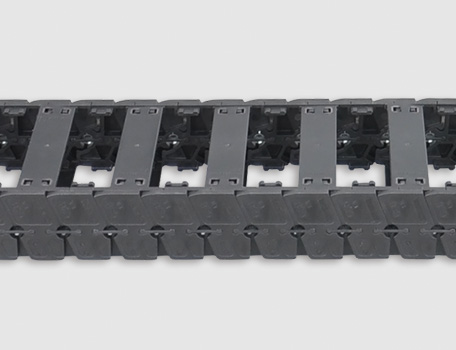

C06.35轻音型电缆拖链 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

C06.35轻音型电缆拖链采用特殊结构设计，使用寿命长；由于拖链采用圆弧外形设计以及短节距链节采用弹性元件连接降低了拖链弯转过程中的振动，适合低噪音、高速与无尘室应用。
● 长期使用温度：-40/+120℃;

● 内高Hi：35 mm
● 内宽Bi：40-120 mm
● 弯曲半径R：55-150 mm
● 节距Pitch：25 mm

标准规格查询

电缆拖链

拖链接头-摆动

C06.35轻音型电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

*订货周期 [wks]：

订购产品

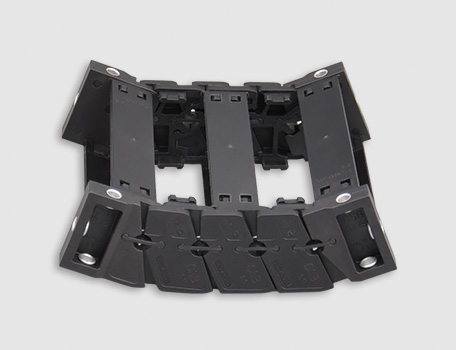

结构图片

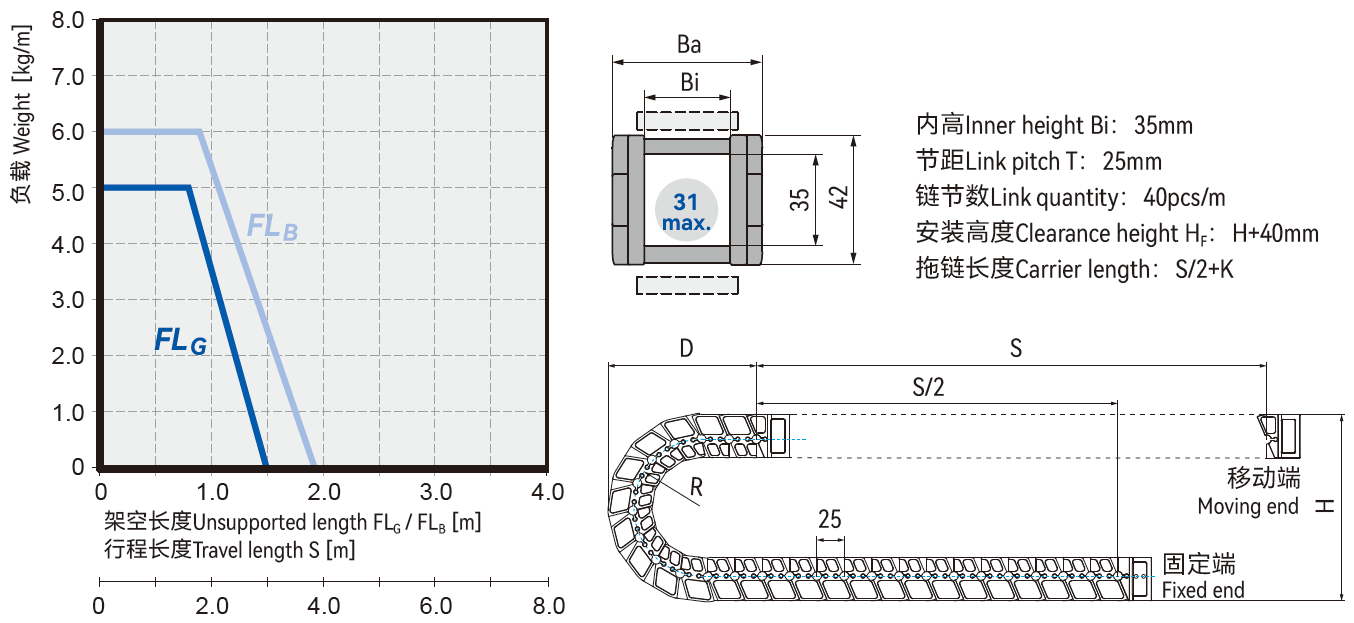

▊技术参数

架空长度	≤ 1.9m	速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s² ]
滑行距离	根据要求	速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
竖直悬挂	≤ 30m	滑行速度/ 加速度	根据要求
垂直站立	≤ 2.0m	允许温度	-40℃ ~120℃
侧向架空	根据要求	阻燃等级	UL94 HB

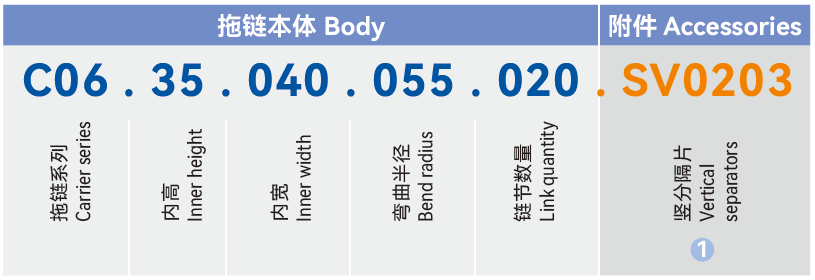

▊预装拖链订购编码

① SV0203: 每间隔2pcs空链节安装3pcs竖分隔片

C06电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装
更多

▊ CSB轻音型电缆拖链安装说明

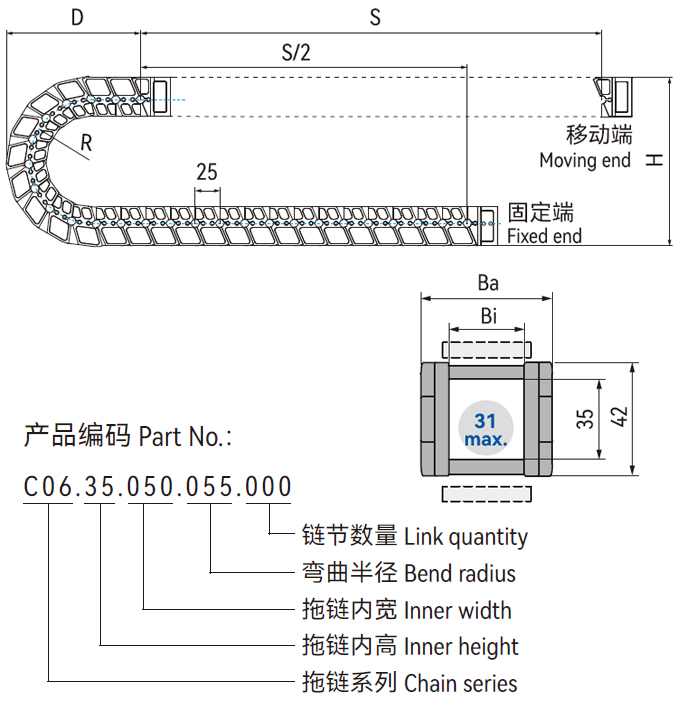

▊拖链安装尺寸


*如果安装空间受到限制请咨询CSB®.

R	055	075	100	150
H	189	229	279	379
D	115	135	160	210
K	225	290	365	525

*实际安装高度：H_F=H+40mm（负载 0.3kg/m)

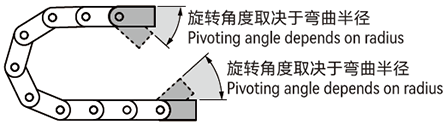

▊接头安装方式

*C06.35拖链接头安装方式示意图
*A1订购预装配拖链请注明安装方式

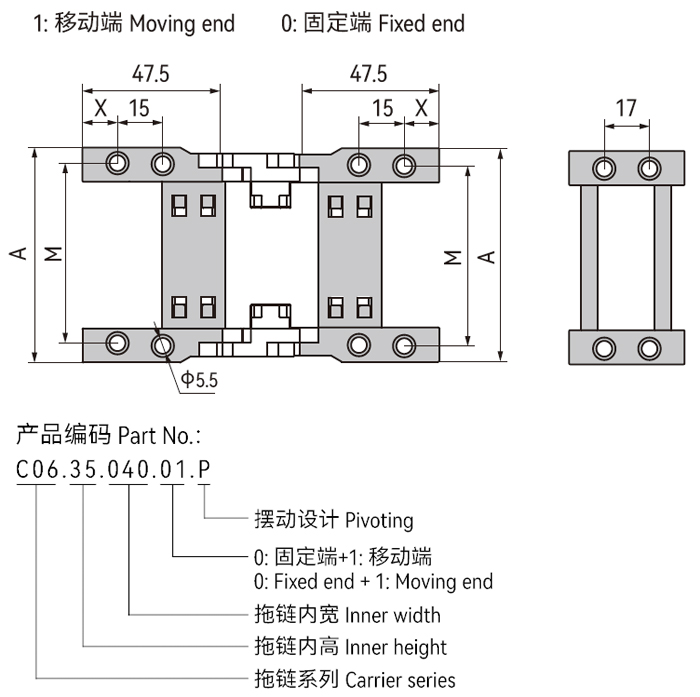

▊C06.35.Bi.01.P

*推荐架空长行程拖行应用

C06 轻音型电缆拖链

出版时间 08-2025

出版序号 CSB/CAT.067E

文件类型 PDF文件

文件大小 815KB

立即下载
711 次

DURAMOV®

塑料电缆拖链查询器
view tools

▊DURAMOV®电缆拖链查询系统V1.1是基于CSB®实验室大量的测试数据以及拖链材料特性结合分析计算，您可以通过输入填充电缆、气管以及油管参数，并结合拖链安装尺寸参数等进行模拟计算，系统会根据输入参数校核校核拖链数据，最终输出适配的电缆拖链。
▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议电缆拖链在设备上需再次做测试验证以完全符合实际使用要求。
▊DURAMOV®电缆拖链查询系统输出数据信息仅供设计选型参考，不可作为最终电缆拖链符合性判定依据；如有疑问请与CSB®销售工程师联系。

查看工具
