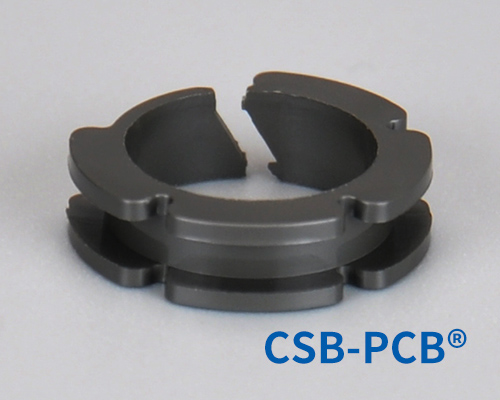

PCB开口法兰塑料卡箍轴承 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

● PCB开口法兰塑料卡箍轴承采用标准材料EPB3M制成

● 自润滑免维护

●开口法兰易装配

● 双法兰专为汽车座椅行业设计

标准规格查询

PCB开口法兰塑料卡箍轴承

产品编码：

d1 [mm]：

d1最大公差 [mm]：

d1最小公差 [mm]：

d2 [mm]：

d3 [mm]：

s ±0.05 [mm]：

b1 +0.15 [mm]：

轴-最大公差 [mm]：

轴-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*订货周期 [wks]：

订购产品

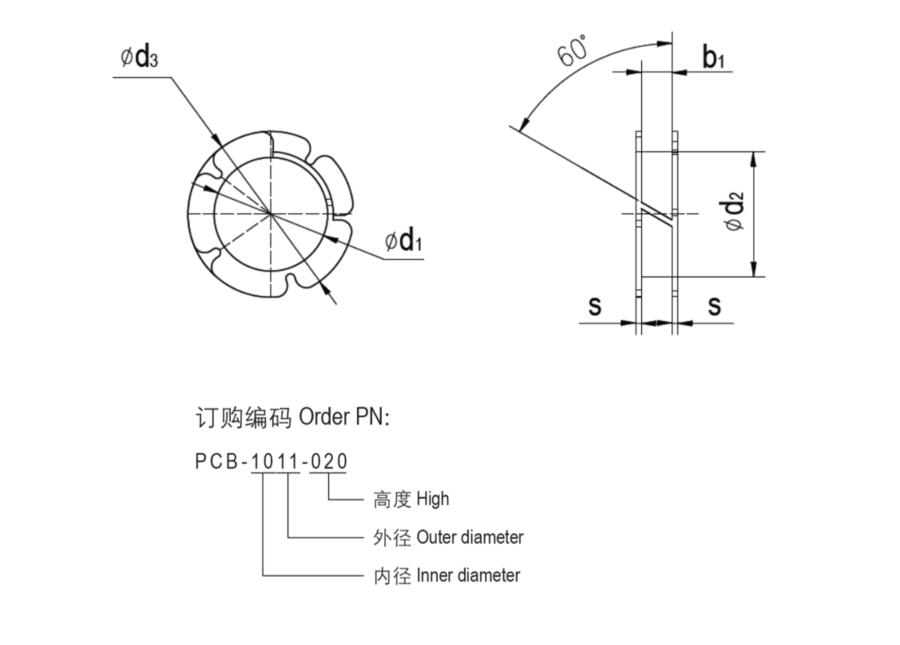

结构图片

▊结构设计

PCB塑料卡箍轴承采用了双法兰结构设计，专门为用于保护穿过金属板的轴。双法兰设计和斜开口缝的设计使得轴承装配变得简单；双法兰确保轴承即使在直线使用过程中也不会从座孔中脱落。

▊材料设计

PCB塑料卡箍轴承是采用耐磨性较好的EPB3M材料制成，轴承具有良好的自润滑性能，可以完全干运行；当然，由于EPB3M对各种润滑剂具有良好的抗性，所以使用过程中额外的润滑剂也是被允许的。

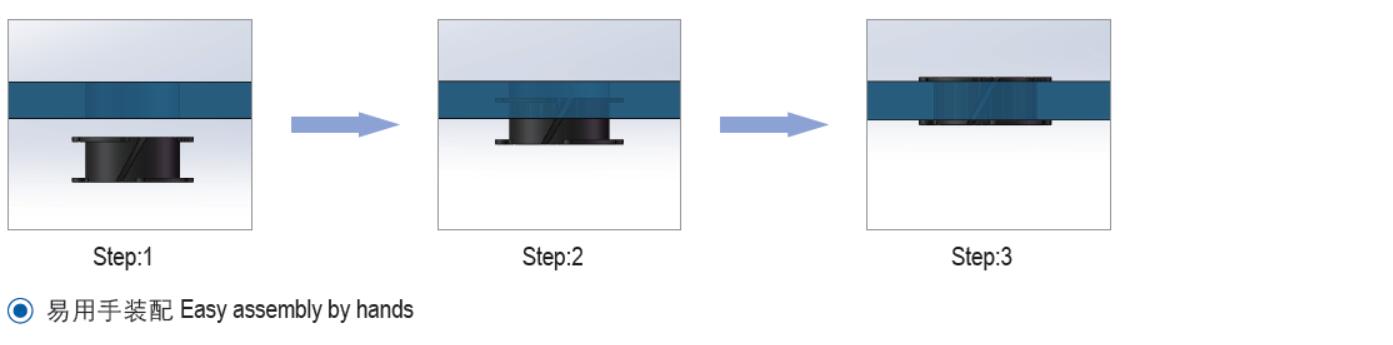

▊PCB开口法兰塑料卡箍轴承安装设计

轴承被安装时，螺旋形的斜槽可以保证它能被很容易地压入到金属薄板中。这个斜槽也能够补偿圆周方向的膨胀。因此，轴承仍有可能保持较小的间隙。卡箍轴承的推荐使用座孔公差为H7，可用于最大为H13公差场合；卡箍轴承允许在座孔中旋转。

PCB开口法兰塑料卡箍轴承安装

化学介质	PCB塑料卡箍轴承材料抗性
酒精	完全抵抗
碳氢化合物	完全抵抗
无添加剂油和脂	完全抵抗
燃油	完全抵抗
弱酸	部分抵抗
强酸	无抵抗
弱碱	完全抵抗
强碱	部分抵抗

▊ CSB®轴承材料化学抗性查询

请选择需要查询的轴承材料与化学介质...

▊CSB®轴承材料化学抗性数据是CSB化学实验室采用单一化学介质或相似化学品在室温23℃ 下对比检测结果，并未考虑其它温度以及化学介质混合液对CSB®轴承材料化学抗性的影响；因此，查询结果仅供参考。 CSB®建议用户在化学介质中使用CSB轴承零件之前需要在实际使用条件下进行测试验证轴承的适用性。

CSB-PCB®塑料卡箍轴承

出版时间 09-2021

出版序号 CSB/CAT.062E

文件类型 PDF文件

文件大小 566KB
