产品特性

C03.56重载型塑料拖链结合了电缆拖链之前所有的优点，是所有DURAMOV®塑料拖链中最好的。在与其它系列塑料拖链具有相同或更小尺寸的情况下，具有更好的稳固性。使用C03.56重载电缆拖链成本更低，寿命更长
● 长期使用温度：-40/+120℃

● 内高Hi：56 mm
● 内宽Bi：100-300 mm
● 弯曲半径R：135-400 mm
● 节距Pitch：91 mm

标准规格查询

电缆拖链

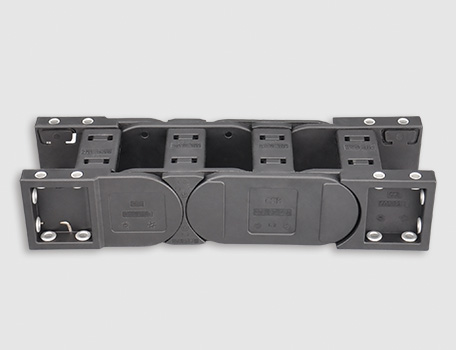

节数=偶数，固定接头

节数=奇数，固定接头

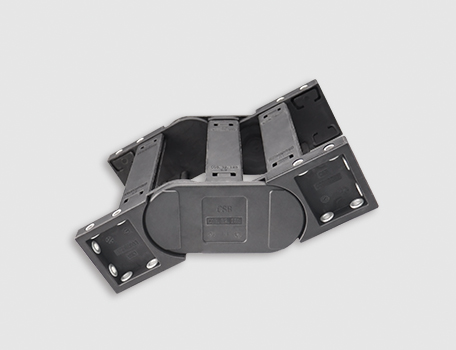

节数=偶数，摆动接头

节数=奇数，摆动接头

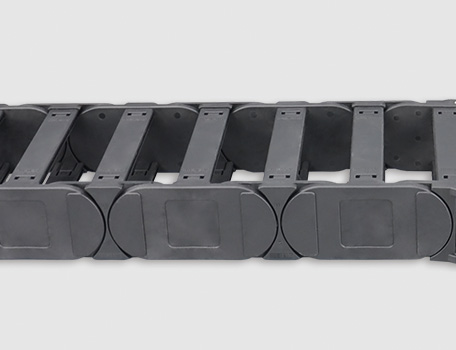

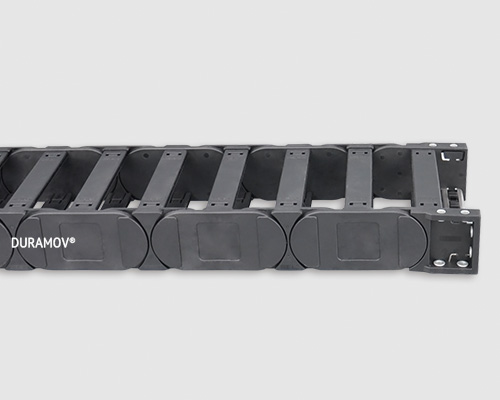

C03.56重载型电缆拖链

产品编码：

内宽 Bi [mm]：

外宽 Ba [mm]：

内高 Hi [mm]：

外高 Ha [mm]：

节距 T [mm]：

弯曲半径 R [mm]：

总高度 H [mm]：

退回极限距离 D [mm]：

弯曲半径余量 K [mm]：

最大架空长度 [m]：

最大悬挂长度 [m]：

最大竖立长度 [m]：

*订货周期 [wks]：

订购产品

结构图片

▊技术参数

架空长度	≤ 5.0m	速度/ 加速度 FL_G	≤ 10 [m/s] / 50 [m/s² ]
滑行距离	12-400m	速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s² ]
竖直悬挂	≤ 40m	滑行速度/ 加速度	≤ 4 [m/s] / 25 [m/s² ]
垂直站立	≤ 3.0m	允许温度	-40℃ ~120℃
侧向架空	≤ 2.5m	阻燃等级	UL94 HB

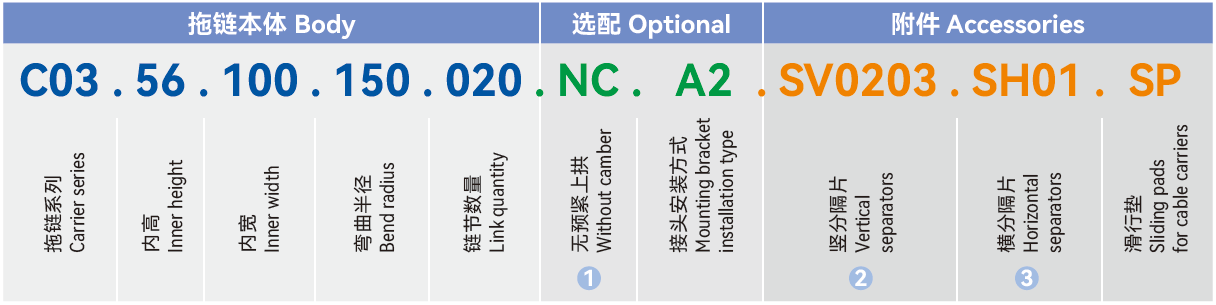

▊预装拖链订购编码


① 根据需求提供无预应力上拱度NC版本拖链
② SV0203: 每间隔2pcs空链节安装3pcs竖分隔片
③ SH01: 横分隔件1pc 默认安装中间孔位

C03电缆拖链竖分隔片

● 将塑料拖链内空间按需分隔开电缆、油管、气管等保护作用
● 高强度分隔片可稳固装备在塑料拖链中
● 简单快速安装
更多
C03拖链消除应力单元

● 适用C型支架，配合扎带使用
● 更方便固定电缆，易于拆装
● 节约安装时间，空间、成本，紧凑的模块化设计
更多
C03电缆拖链长行程拖行-滑行垫

● 用于C03塑料电缆拖链长行程保护
● 经过摩擦优化耐磨复合塑料制成
● 坚固耐用，延长电缆拖链寿命
● 作为独立部件供货
更多
横分隔片

● 配合竖分隔片使用将电缆拖链内空间上下分层布置
● 竖分隔片可沿横分隔片水平方向自由移动
● C02与C03预装电缆拖链可选通用配置
更多
C03 C型支架（重型）

● C型支架铝合金阳极氧化表面
● 消除应力塑料元件可在导向槽内滑动
● 方便固定电缆并易于拆装
● 作为独立部件供货
更多
C03 C型支架

● C型支架铝合金阳极氧化表面
● 消除应力塑料元件可在导向槽内滑动
● 方便固定电缆并易于拆装
● 作为独立部件供货
更多
单层电缆夹

● 可与C03系列接头及C型支架集成
● 节约安装时间、空间、成本、紧凑的模块化设计
● 支撑面长，具有良好的稳定性
● 更方便固定电缆，易于拆装
更多
BL 波纹管

BL波纹管适用于众多通用机械行业，出色的耐低温和自阻燃性能还适用于汽车工业。此系列波纹管可在低温下保持较好的抗冲击性能，并具有良好的耐候性...
更多

▊ CSB重载型电缆拖链安装说明

▊拖链安装尺寸

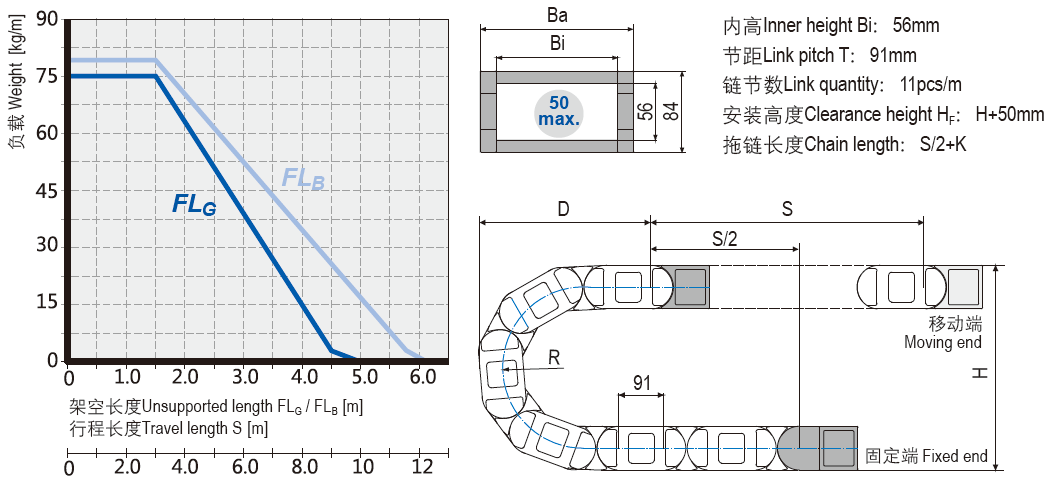

重载型电缆拖链安装尺寸

*如果安装空间受到限制请咨询CSB®.

R	135	150	175	200	250	300	350	400	450	500
H	354	384	434	484	584	684	784	884	984	1084
D	314	329	354	379	429	479	529	579	629	679
K	610	655	735	815	970	1125	1285	1440	1600	1755

*实际安装高度：H_F=H+40mm（负载 2.5kg/m)

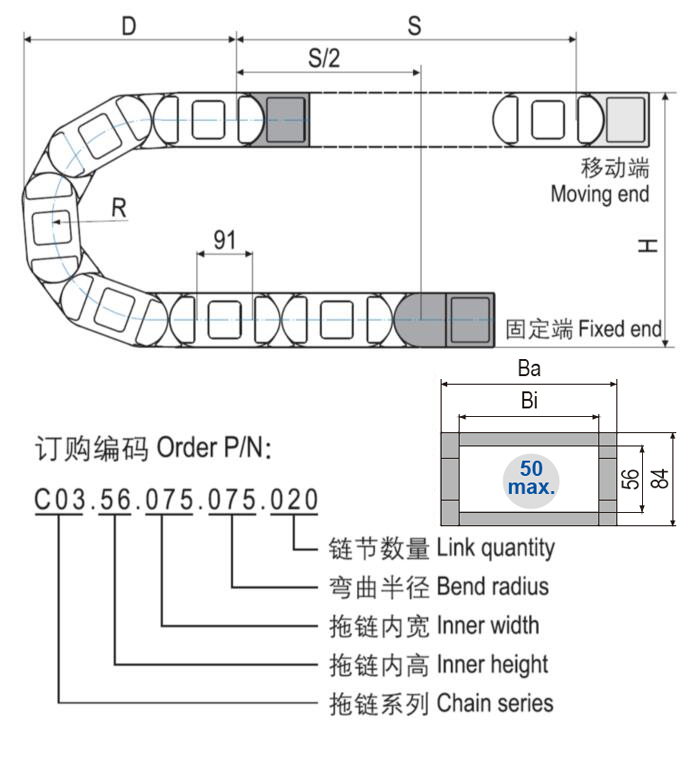

▊C03.56长行程滑行应用 | 12-400m

R	135	150	175	200	250	300	350	400	450	500
H2	270	266	266	266	266	266	266	266	266	266
D2	268	450	580	710	980	1180	1440	1530	1700	1850
K2	610	819	1092	1274	1638	2002	2275	2548	2912	3276
△CL	-	159	259	359	559	709	905	959	1059	1159

▊接头安装方式

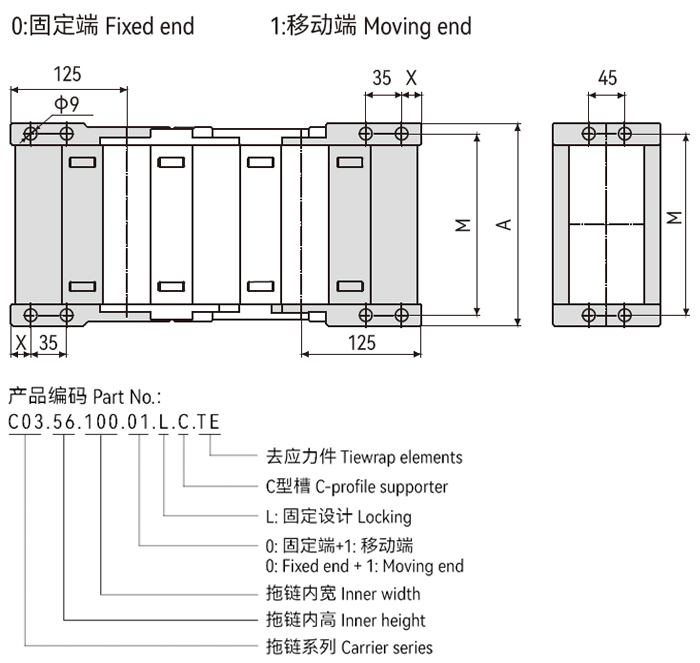

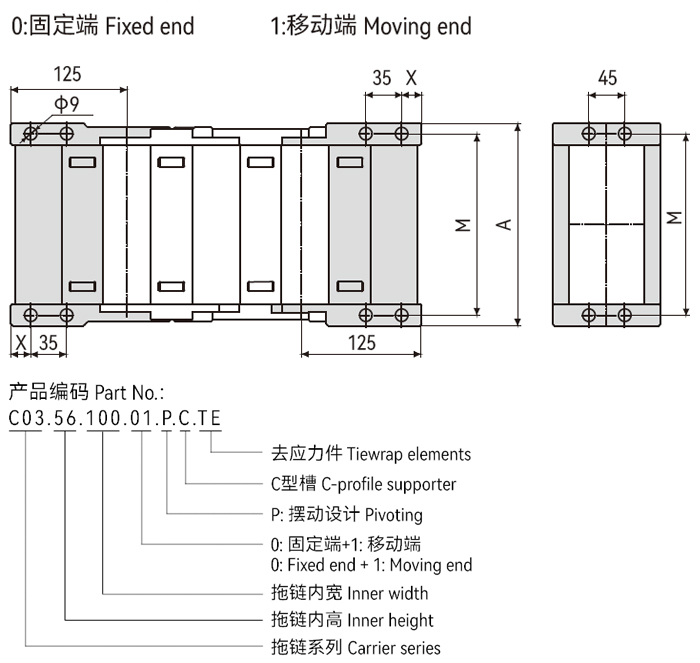

重载型电缆拖链接头安装方式

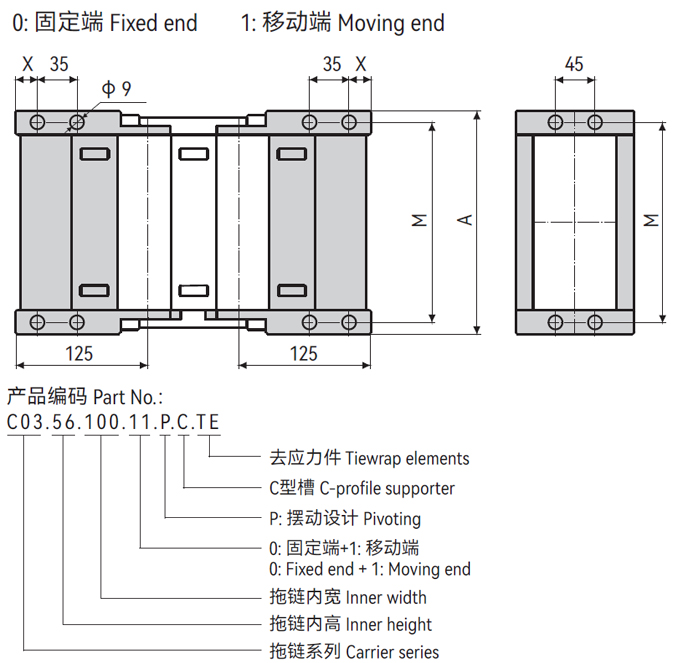

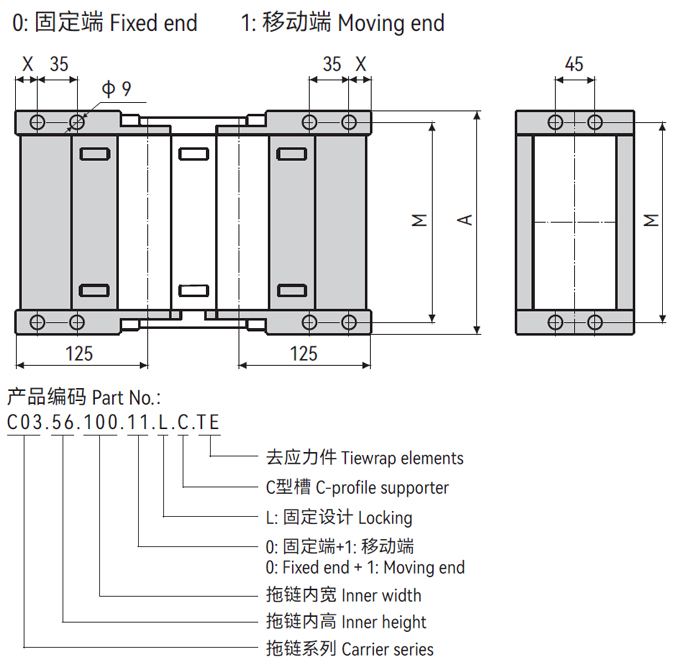

*C03.56拖链接头安装方式示意图
*接头安装方式取决于链节数是奇数还是偶数：奇数为A1，偶数为A2

▊C03.56.Bi.01.P.C

重载型电缆拖链特殊配置

*推荐架空长行程拖行应用

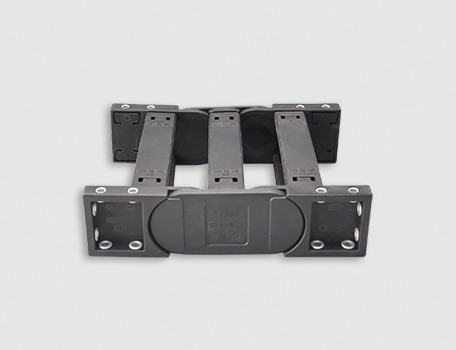

重载型电缆拖链自由链节

*可S型站立

C03 重载型电缆拖链

出版时间 10-2024

出版序号 CSB/CAT.067

文件类型 PDF文件

文件大小 739KB

立即下载
1238 次

DURAMOV®

塑料电缆拖链查询器
view tools

▊DURAMOV®电缆拖链查询系统V1.1是基于CSB®实验室大量的测试数据以及拖链材料特性结合分析计算，您可以通过输入填充电缆、气管以及油管参数，并结合拖链安装尺寸参数等进行模拟计算，系统会根据输入参数校核校核拖链数据，最终输出适配的电缆拖链。
▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议电缆拖链在设备上需再次做测试验证以完全符合实际使用要求。
▊DURAMOV®电缆拖链查询系统输出数据信息仅供设计选型参考，不可作为最终电缆拖链符合性判定依据；如有疑问请与CSB®销售工程师联系。

查看工具

400-6633-096

在线工具
