FMV910 伺服电缆

产品特性

● PUR 外护套
● 阻燃
● 带屏蔽
● 耐划痕
● 耐油和冷却剂
● 抗水解和微生物
● 不含PVC和卤素
● 使用温度：-50/+80℃

编码
芯线
外径		mm

标准规格查询

一般性能

	总线系统	-
	芯数及截面积 [mm²]	(4G0.75+2×(2×0.34)C)C
	颜色识别	-
	接地线	带绿黄色的芯线
	外径 [mm]	12
	铜含量 [kg/km]	105
	重量 [kg/km]	192
	驱动技术系统	-

移动参数

	最小弯曲半径 [mm]，拖链内移动（系数）	10×d
	最小弯曲半径 [mm]，拖链内移动	120
	最小弯曲半径 [mm]，非拖链内移动（系数）	8×d
	最小弯曲半径 [mm]，非拖链内移动	96
	最小弯曲半径 [mm]，固定铺设（系数）	5×d
	最小弯曲半径 [mm]，固定铺设	60
	温度 [℃]，拖链内移动	-25至+80
	温度 [℃]，非拖链内移动	-40至+80
	温度 [℃]，固定铺设	-50至+80
	最大速度 [m/s]，架空	10
	最大速度[m/s]，滑行	2
	最大加速度[m/s²]	50
	行程距离[m]	架空应用和行程距离小于10米的滑行应用
	扭转[°]	-

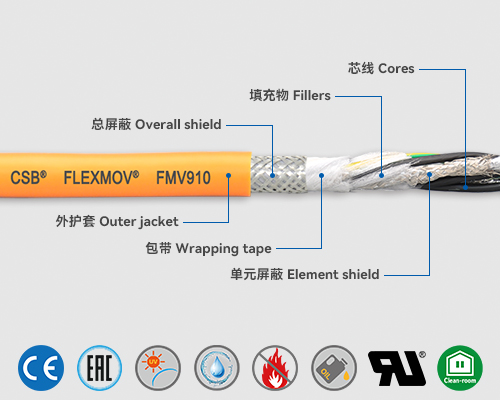

电缆结构

	导体	高抗弯强度的精细裸铜多股线(符合 EN 60228 标准)
	绝缘材料	高机械性能、低电容的XLPE混合物
	芯线结构	动力导线和信号对线以短节距围绕高强度的中心线绞合在一起。
	芯线识别	动力导线: 一根为黄-绿芯线，其余均为黑色芯线带白色数字 1: U / L1 / C / L+ 2: V / L2 3: W / L3 / D / L- 2 对控制对线: 黑色芯线带白色数字，5/6/7/8
	单元屏蔽箔	铝箔带缠绕在外侧
	单元屏蔽	抗弯曲的镀锡铜丝编织，覆盖线性约55%，光学约80%。
	单元护套	聚合物箔带缠绕在屏蔽层外
	中间层	聚合物薄带缠绕在芯线束外
	内护套	-
	总屏蔽箔	-
	总屏蔽	高度抗弯曲的镀锡铜丝编织。覆盖线性约55%，光学约80%。
	外护套	低粘性的PUR基混合材料，特别耐磨损适用于拖链（符合 EN 50363-10-2 标准）
	护套颜色	粉橙色 RAL2003

电气参数

	波阻抗[Ω]	-
	额定电压 [V]	600/1000
	测试电压 [V]	4000

特性和认证

	抗紫外线	中等
	耐水解	高
	耐低温 [℃]	-50
	耐油性	耐油（符合 IEC60811-404 标准，经SGS检测），耐生物油（符合VDMA24568 标准，经SGS检测）
	无卤素	符合Following IEC60754
	阻燃	符合IEC 60332-1-2、VW-1、FT1标准
	无硅	不含会影响涂料附着力的硅
	REACH	符合(EC) No. 1907/2006 (REACH)标准
	无铅	符合 2015/863/EU (RoHS-II 经SGS检测 Tested by SGS)
	EAC	经认证No.KG 417/043.CN.02.00249
	无尘室	符合 ISO 14644-1
	CE	符合 2014/35/EU
	UL	符合UL20234, 80℃, 1000V

▊FLEXMOV^® FMV910柔性伺服电缆使用寿命

往返行程	500万次	750万次	1000万次
适用温度范围 ℃	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]
-25 / -15	12.5	13.5	14.5
-15 / +70	10	11	12
+70 / +80	12.5	13.5	14.5

***根据FLEXMOV^®质保承诺
