FMM912 动力电缆

产品特性

● TPE 外护套
● 带屏蔽
● 抗UV
● 耐油
● 抗水解和微生物
● 不含PVC和卤素
● 使用温度：-55/+90℃

编码
芯线
外径		mm

标准规格查询

一般性能

	总线系统	-
	芯数及截面积 [mm²]	(1×10)C
	颜色识别	-
	接地线	-
	外径 [mm]	8.5
	铜含量 [kg/km]	117
	重量 [kg/km]	145
	驱动技术系统	-

移动参数

	最小弯曲半径 [mm]，拖链内移动（系数）	7.5×d
	最小弯曲半径 [mm]，拖链内移动	63.75
	最小弯曲半径 [mm]，非拖链内移动（系数）	6×d
	最小弯曲半径 [mm]，非拖链内移动	51
	最小弯曲半径 [mm]，固定铺设（系数）	4×d
	最小弯曲半径 [mm]，固定铺设	34
	温度 [℃]，拖链内移动	-35至+90
	温度 [℃]，非拖链内移动	-50至+90
	温度 [℃]，固定铺设	-55至+90
	最大速度 [m/s]，架空	10
	最大速度[m/s]，滑行	6
	最大加速度[m/s²]	100
	行程距离[m]	架空应用和行程距离小于400米的滑行应用
	扭转[°]	±90

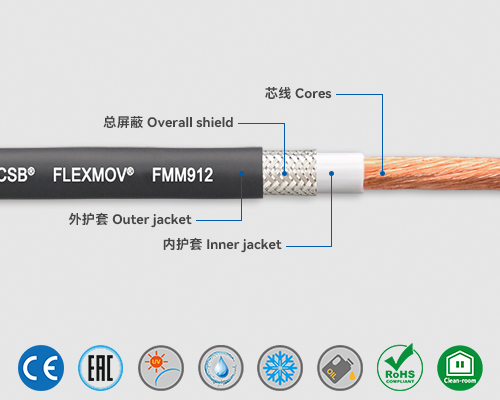

电缆结构

	导体	高抗弯强度的精细裸铜多股线(符合 EN 60228 标准)
	绝缘材料	高机械性能的TPE混合物
	芯线结构	单根铜线
	芯线识别	单根铜线
	单元屏蔽箔	-
	单元屏蔽	-
	单元护套	-
	中间层	聚合物包带缠绕在芯线束外
	内护套	-
	总屏蔽箔	-
	总屏蔽	抗弯曲的镀锡铜丝编织。覆盖线性约70%，光学约90%。
	外护套	低粘性的TPE基混合物，高度耐磨、柔性，符合拖链要求。
	护套颜色	黑色 RAL9005

电气参数

	波阻抗[Ω]	-
	额定电压 [V]	600/1000
	测试电压 [V]	4000

特性和认证

	抗紫外线	高
	耐水解	高
	耐低温 [℃]	-55
	耐油性	耐油（符合 IEC60811-404 标准，经SGS检测），耐生物油（符合VDMA24568 标准，经SGS检测）
	无卤素	符合Following IEC60754
	阻燃	-
	无硅	不含会影响涂料附着力的硅
	REACH	符合(EC) No. 1907/2006 (REACH)标准
	无铅	符合 2015/863/EU (RoHS-II 经SGS检测 Tested by SGS)
	EAC	经认证No.KG 417/043.CN.02.00249
	无尘室	符合 ISO 14644-1
	CE	符合 2014/35/EU
	UL	-

▊FLEXMOV^® FMM912柔性动力电缆使用寿命

往返行程	500万次	750万次	1000万次
适用温度范围 ℃	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]	最小弯曲半径 R min. [系数 x d]
-35 / -25	10	11	12
-25 / +80	7.5	8.5	9.5
+80 / +90	10	11	12

***根据FLEXMOV^®质保承诺
