材料性能 | 标准 | 单位 | CSB-EPB8 |
一般性能 | |||
颜色 | - | - | 深灰色 |
密度 | ISO1183 | g/cm3 | 1.55 |
最大吸湿率，50%RH | ISO62 | % | 0.1 |
最大吸水率 | ISO62 | % | 0.1 |
对钢动摩擦系数 | ITS025 | µ | 0.07-0.18 |
极限PV值 | ITS026 | N/mm2×m/s | 0.80 |
机械性能 | |||
弯曲模量 | ISO178 | MPa | 8000 |
弯曲强度 | ISO178 | MPa | 150 |
最大静载荷 | ITS027 | MPa | 85 |
最大动载荷 | ITS028 | MPa | 47 |
邵氏硬度 | ISO868 | D | 82 |
物理和热性能 | |||
连续运行温度 | ITS029 | ℃ | +200 |
短时运行温度 | ITS029 | ℃ | +240 |
最低运行温度 | ITS029 | ℃ | -40 |
导热性 | ISO22007 | W/m/K | 0.50 |
线性热膨胀系数 | ISO11359 | K-1×10-5 | 5 |
阻燃等级 | UL94 | Class | V0 |
导电性能 | |||
体电阻率 | IEC60093 | Ω·cm | >105 |
面电阻率 | IEC60093 | Ω | >105 |
*ITS：CSB内部测试标准 **除非特殊说明测试温度为23℃

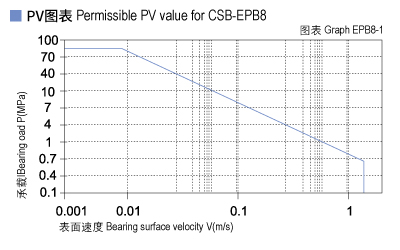

CSB-EPB8塑料轴承最大运行PV值为0.80N/mm2 x m/s；由此决定轴承所承受的载荷与速度成反比，详细查阅图表EPB8-1。

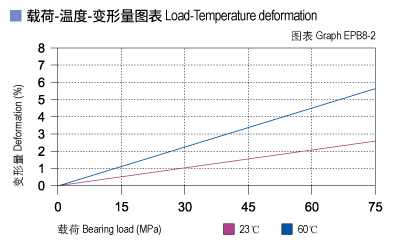

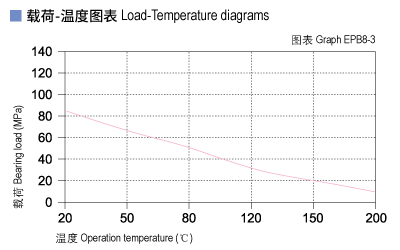

CSB-EPB8塑料轴承可承受最大静载荷为85Mpa，在此载荷下轴承的最大压缩变形量参考图表EPB8-2，轴承实际工作载荷略小于85Mpa，载荷还受到运行速度以及温度的影响，速度越快 (Vmax：1.2m/s) 会导致摩擦温度上升，而温度上升 (Tmax：200℃) 会导致轴承的承载能力逐渐减弱，载荷随轴承工作温度变化情况参考图表EPB8-3。

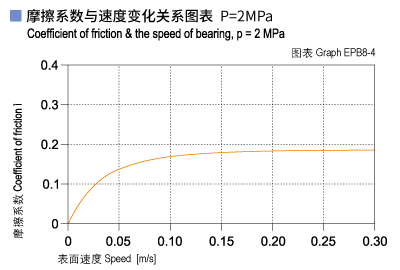

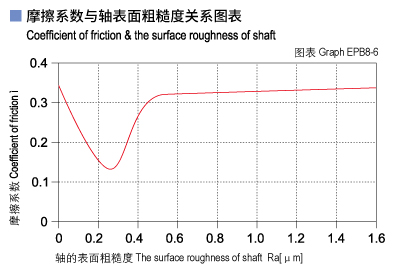

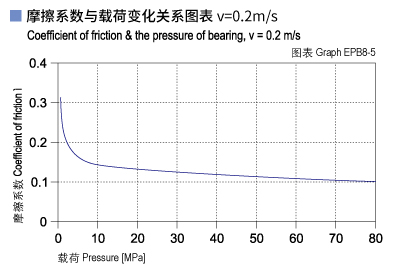

图表EPB8-4表明CSB-EPB8塑料轴承的摩擦系数在载荷保持不变时随着运行速度的增加影响较小；专用润滑剂的植入使得此轴承更适合用于水下。图表EPB8-5表明CSB-EPB8塑料轴承在速度保持不变的情况下载荷超过20Mpa摩擦系数随着载荷的变化相对较小。图表EPB8-6表明轴表面粗糙度对CSB-EPB8塑料轴承的摩擦系数影响较大，在轴表面粗糙度超过Ra0.7时趋于平稳。我们推荐使用轴的表面粗糙度为Ra0.2～0.3um。
| CSB-EPB8 | 干运行 | 油脂 | 油 | 水 |
| 摩擦系数μ | 0.07~0.18 | 0.09 | 0.04 | 0.04 |

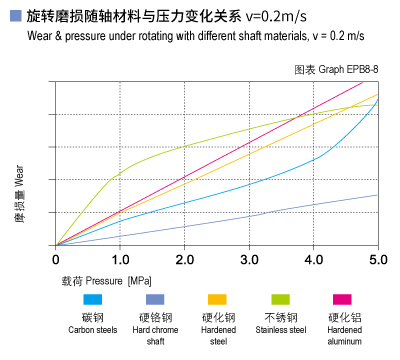

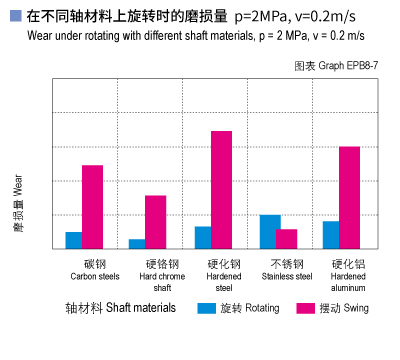

图表EPB8-7与图表EPB8-8对CSB-EPB8塑料轴承在不同轴材料旋转运动下的测试结果表明，CSB-EPB8塑料轴承最理想的轴材料是硬铬钢轴，而不锈钢轴不适合用于此轴承。CSB-EPB8塑料轴承在摆动运动中采用不锈钢轴或硬铬钢轴比较适合，而在旋转运动中硬铬钢轴依然是最佳的选择。
CSB-EPB8塑料轴承具有很好的化学抗性，能抵抗绝大多数酸碱。

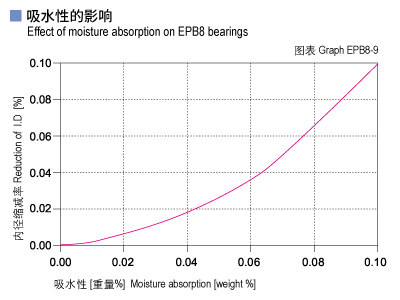

在标准大气压中，CSB-EPB8塑料轴承的吸水率极低小于0.1%，浸泡水中最大平衡吸水率小于0.1%；因此材料不会吸水而发生性能和尺寸变化，适合在水下长期运行。
CSB-EPB8长久暴露在紫外线下材料表面会发生蜕变，抗压强度会下降。

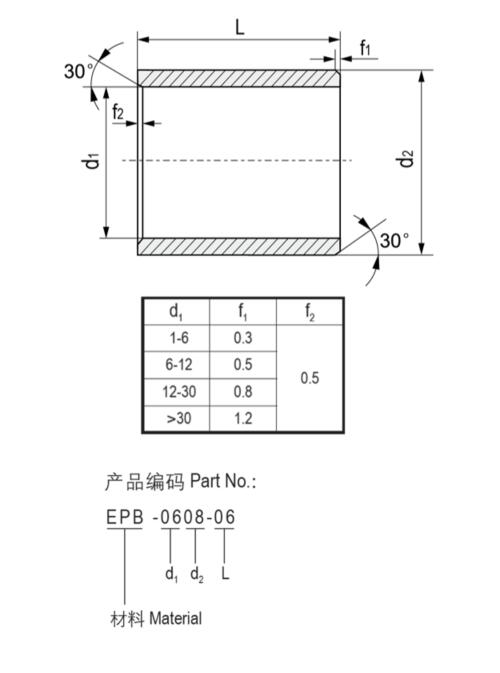

CSB-EPB8塑料轴承安装配合公差
直径 [mm] | 压装后公差 F10 [mm] | 安装孔径 H7 [mm] | 配合轴径 h9 [mm] |
>0～3 | +0.006～+0.046 | 0～+0.010 | 0～-0.025 |
>3～6 | +0.010～+0.058 | 0～+0.012 | 0～-0.030 |
>6～10 | +0.013～+0.071 | 0～+0.015 | 0～-0.036 |
>10～18 | +0.016～+0.086 | 0～+0.018 | 0～-0.043 |
>18～30 | +0.020～+0.104 | 0～+0.021 | 0～-0.052 |
>30～50 | +0.025～+0.125 | 0～+0.025 | 0～-0.062 |
>50～80 | +0.030～+0.150 | 0～+0.030 | 0～-0.074 |
>80～120 | +0.036～+0.176 | 0～+0.035 | 0～-0.087 |
>120～180 | +0.043～+0.203 | 0～+0.040 | 0～-0.100 |
| 化学介质 | EPB8轴承材料抗性 |
| 酒精 | 完全抵抗 |
| 碳氢化合物 | 完全抵抗 |
| 无添加剂油和脂 | 完全抵抗 |
| 燃油 | 完全抵抗 |
| 弱酸 | 部分抵抗 |
| 强酸 | 部分抵抗 |
| 弱碱 | 完全抵抗 |
| 强碱 | 完全抵抗 |
