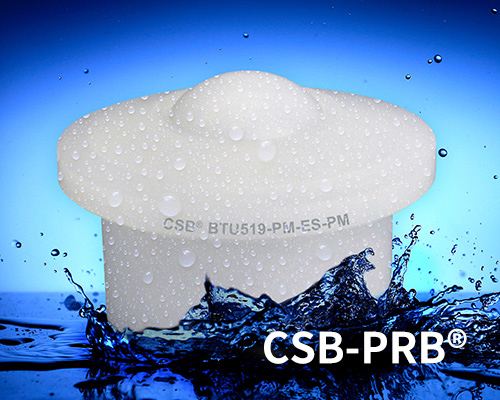

BTU 万向滚珠轴承 - CSB®浙江长盛塑料轴承技术有限公司

产品特性

塑料万向滚珠轴承与钢制轴承相比具有不导电、耐酸碱液、无需润滑、免维护、低摩擦、重量轻（最多可减少70%）、适用于真空或压力、盐水-证明，根据材料选择不含金属成分，运输玻璃等易碎物品，可用于爆炸性环境和无菌区域（例如医疗技术），可定制设计。

标准规格查询

BTU 万向滚珠轴承

产品编码：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 ±0.10 [mm]：

h1 [mm]：

h2 ±0.20 [mm]：

*订货周期 [wks]：

订购产品

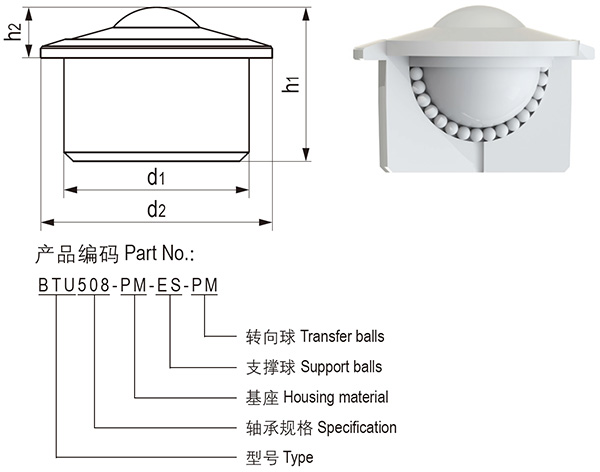

结构图片

▊BTU 万向滚珠轴承承载能力

产品编码	*最大轴承静态载荷
产品编码	[N]
BTU508-PM-ES-PM	45
BTU512-PM-ES-PM	55
BTU515-PM-ES-PM	70
BTU519-PM-ES-PM	85
BTU522-PM-ES-PM	100
BTU525-PM-ES-PM	120
BTU530-PM-ES-PM	150
BTU538-PM-ES-PM	175
BTU545-PM-ES-PM	200
BTU560-PM-ES-PM	300

*轴承载荷特性取决于材料配置 Max. static load depending on selection of materials

▊BTU 万向滚珠轴承可选配置表

基座			转向球			支撑球
PM	POM	标准材料 -40/+90℃	PM	POM	标准材料 -40/+90℃	PM	POM	无磁性与重量轻 -40/+90℃
PK	PEEK	高强度与耐腐蚀 -100/+250℃	ES	Stainless steel	高载荷	ES	Stainless steel	标准材料
PT	PET	医疗辐射 -40/+100℃	ZO	Ceramic	高强度与耐腐蚀 -200/+400℃	ZO	Ceramic	高强度与耐腐蚀 -200/+400℃
PS	PPS	高强度与耐腐蚀 -40/+200℃	PK	PEEK	高强度与耐腐蚀 -100/+250℃	PK	PEEK	高强度与耐腐蚀 -100/+250℃
PF	PVDF	真空应用 -50/+150℃	GL	Glass	重量轻与低成本 -200/+400℃	GL	Glass	重量轻与低成本 -200/+400℃

CSB-PRB® BTU 万向滚珠轴承

出版时间 06-2022

出版序号 CSB/CAT.062E

文件类型 PDF文件

文件大小 153KB

立即下载
924 次

CSB-PRB®

塑料滚动轴承查询器
view tools

▊CSB-PRB®塑料滚动轴承查询系统V1.0©是基于CSB®实验室测试数据以及轴承材料相结合分析计算，通过输入轴承载荷、速度、温度信息等参数进行模拟计算，系统会根据输入参数校核直线轴承类型符合性。
▊由于系统基于理论数据模拟计算分析可能存在无法完全符合输入参数，数据校核具有一定的局限性；CSB®建议轴承在设备上需再次做测试验证以符合实际使用要求。
▊CSB-PRB®塑料滚动轴承查询系统输出结果仅供设计选型参考，不可作为最终轴承符合性判定依据；如有疑问请与CSB®销售工程师联系。
